EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajustes, calibrado, inicializacion o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalacion o extraccion del conjunto del medidor del sensor del nivel de combustible o del conjunto del medidor del sensor del nivel de combustible No. 2.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta/reconecta |
Realice la calibracion a cero del sensor de direccion. |
Sistema asistente de mantenimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
(a) Desconecte el conector del conjunto del sensor de nivel del combustible. |
|

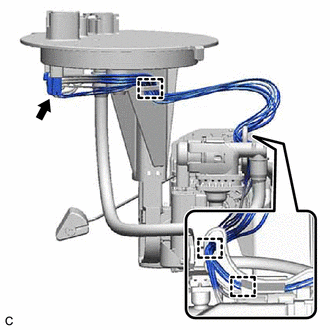

(b) Desenganche las 3 abrazaderas para desconectar el mazo de cables del conjunto del tubo de aspiracion del combustible con bomba y medidor.
AVISO:

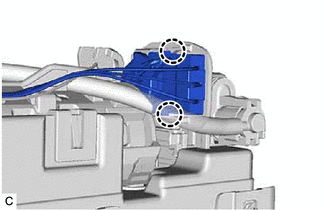

(c) Desenganche las 2 garras y extraiga el conjunto del medidor del sensor del nivel de combustible del conjunto del tubo de aspiracion de combustible con bomba y medidor. AVISO: Tenga cuidado de no doblar el brazo del conjunto del sensor de nivel del combustible. |
|
3. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO

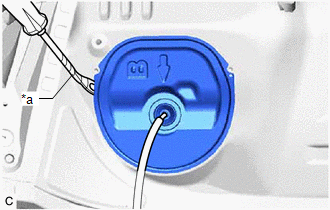

(a) Con un extractor de clips con la punta envuelta en cinta protectora, extraiga la cubierta del orificio de mantenimiento del piso trasero y la cinta de butilo. |
|

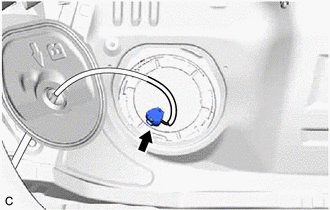

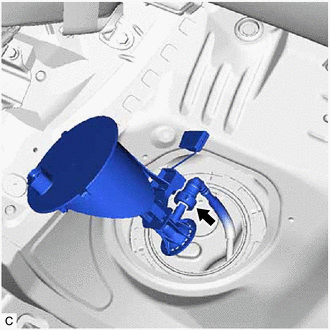

(b) Desconecte el conector del subconjunto del tubo principal y de retorno de combustible trasero. |
|
4. EXTRAIGA EL RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE

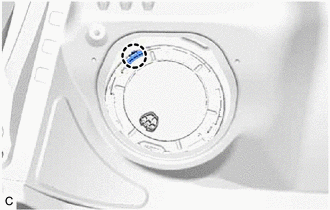

(a) Desenganche la garra para extraer la abrazadera del tubo de combustible No. 1. |
|
(b) Extraiga el reten del medidor de la bomba de combustible.

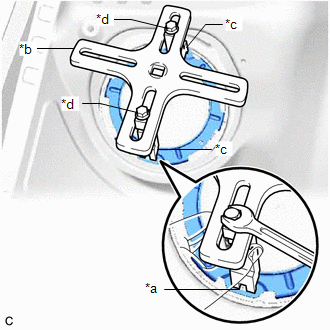

(1) Coloque la SST (placa) y la SST (garra) de forma provisional en el reten del medidor de la bomba de combustible. SST: 09808-01071 SST: 09808-14031 09808-01030 09808-01090 OBSERVACION: Inserte firmemente los extremos de la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible. |
|
(2) Mientras presiona firmemente la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible, apriete la SST (perno).

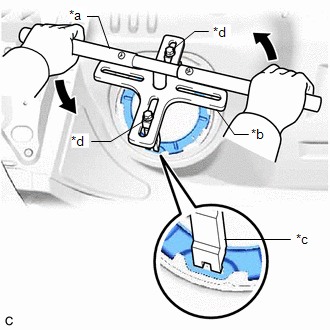

(3) Coloque la SST (mango) en la SST (placa). SST: 09808-14031 09808-01010 |
|
(4) Presione ligeramente hacia abajo la SST para evitar que se separe del reten del medidor de la bomba de combustible. Mientras presiona hacia abajo la SST, gire lentamente la SST (mango) para aflojar el reten del medidor de la bomba de combustible.
AVISO:
(5) Mientras presiona hacia abajo el subconjunto del tubo de retorno y principal de combustible trasero, extraiga el reten del medidor de la bomba de combustible.
5. EXTRAIGA EL SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO
(a) Levante el subconjunto del tubo principal y de retorno de combustible trasero. AVISO: Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible n° 2. |
|
(b) Desconecte el subconjunto del tubo de ventilacion de retorno de combustible y extraiga el subconjunto del tubo principal y de retorno de combustible trasero del conjunto del deposito de combustible.
Haga clic aqui
AVISO:
Al desconectar el conector del tubo de combustible, no tire con demasiada fuerza del subconjunto del tubo de ventilacion de retorno de combustible.

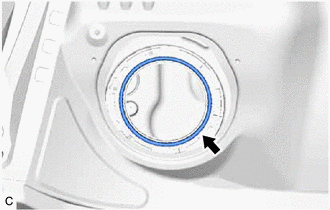

(c) Extraiga la junta del tubo de aspiracion de combustible del conjunto del deposito de combustible. |
|
6. EXTRAIGA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2

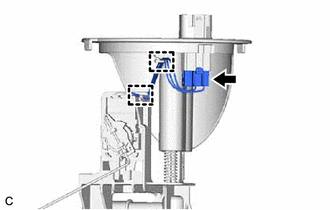

(a) Desconecte el conector del conjunto del medidor del sensor del nivel de combustible n° 2. |
|
(b) Desenganche las 2 abrazaderas para desconectar el mazo de cables del subconjunto del tubo de retorno y principal de combustible trasero.
AVISO:

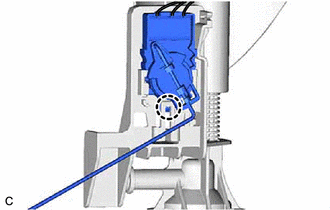

(c) Desenganche la garra para extraer el conjunto del medidor del sensor del nivel de combustible No. 2 del subconjunto del tubo principal y de retorno de combustible trasero. AVISO: Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible n° 2. |
|
