INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE

ADVERTENCIA:

Realice la inspeccion en un lugar bien ventilado.

No realice la inspeccion cerca de fuentes de fuego.

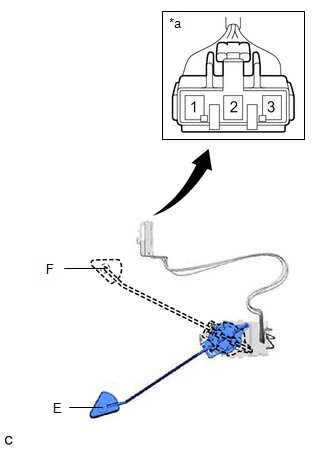

(a) Compruebe que el flotador se desplaza con facilidad entre F y E.

(b) Compruebe la tension del conjunto del sensor de nivel del combustible.

(1) Aplique 5 V entre los terminales 2 y 3.

AVISO:

  • Tenga cuidado a la hora de conectar los cables, ya que el conjunto del sensor de nivel del combustible podria resultar danado si se conectan los cables a los terminales incorrectos.
  • No aplique mas de 6 V a los terminales 2 o 3.

OBSERVACION:

Si no esta disponible una fuente de alimentacion estable, conecte 4 baterias de niquel-hidruro metalico (1.2 V cada una) o equivalente en serie.

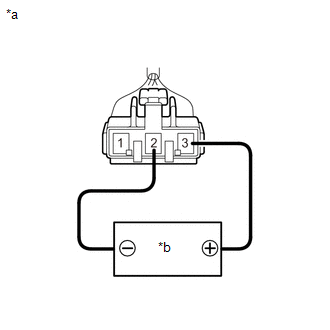

*a

Componente sin mazo de cables conectado

(Conjunto del sensor del nivel de combustible)

*b

Se aplica tension entre los terminales

(2) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Nivel del flotador

Condicion especificada

1 - 2

F

de 4.255 a 4.605 V*

Entre F y E

0.345 a 4.605 V* (cambia gradualmente)

E

de 0.345 a 0.695 V*

*: La tension de salida cambia en funcion de la tension aplicada a los terminales.

Tension de salida (F) = (0.851 ? tension aplicada a los terminales) a (0.921 ? tension aplicada a los terminales)

Tension de salida (E) = (0.069 ? tension aplicada a los terminales) a (0.139 ? tension aplicada a los terminales)

Si el resultado no es el especificado, sustituya el conjunto del medidor del sensor del nivel de combustible.

*a

Componente sin mazo de cables conectado

(Conjunto del sensor del nivel de combustible)

2. INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2

ADVERTENCIA:

Realice la inspeccion en un lugar bien ventilado.

No realice la inspeccion cerca de fuentes de fuego.

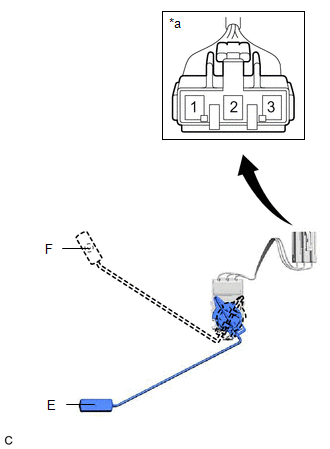

(a) Compruebe que el flotador se desplace con facilidad entre F y E.

(b) Compruebe la tension del conjunto del medidor del sensor del nivel de combustible n° 2.

(1) Aplique 5 V entre los terminales 2 y 3.

AVISO:

  • Tenga cuidado a la hora de conectar los cables, ya que el conjunto del medidor del sensor del nivel de combustible n° 2 podria resultar danado si se conectan los cables a los terminales incorrectos.
  • No aplique mas de 6 V a los terminales 2 o 3.

OBSERVACION:

Si no esta disponible una fuente de alimentacion estable, conecte 4 baterias de niquel-hidruro metalico (1.2 V cada una) o equivalente en serie.

*a

Componente sin mazo de cables conectado

(Conjunto del medidor del sensor del nivel de combustible n° 2)

*b

Se aplica tension entre los terminales

(2) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Nivel del flotador

Condicion especificada

1 - 2

F

de 4.255 a 4.605 V*

Entre F y E

0.345 a 4.605 V* (cambia gradualmente)

E

de 0.345 a 0.695 V*

*: La tension de salida cambia en funcion de la tension aplicada a los terminales.

Tension de salida (F) = (0.851 ? tension aplicada a los terminales) a (0.921 ? tension aplicada a los terminales)

Tension de salida (E) = (0.069 ? tension aplicada a los terminales) a (0.139 ? tension aplicada a los terminales)

Si el resultado no es el especificado, sustituya el conjunto del medidor del sensor del nivel de combustible n° 2.

*a

Componente sin mazo de cables conectado

(Conjunto del medidor del sensor del nivel de combustible n° 2)
