EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del recipiente (conjunto del recipiente de carbon).
Procedimientos necesarios despues de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
para 2WD: La fuga de gas del sistema de escape esta reparada |
Inspeccion posterior a la reparacion |
|
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO CENTRAL DEL TUBO DE ESCAPE (para 2WD)
Haga clic aqui

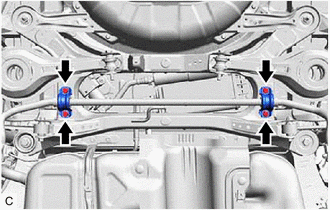

2. EXTRAIGA EL SOPORTE DE LA BARRA ESTABILIZADORA TRASERA NO. 1 (para 2WD)
(a) Extraiga los 4 pernos y los 2 soportes de la barra estabilizadora trasera No. 1 de la carroceria del vehiculo. |
|

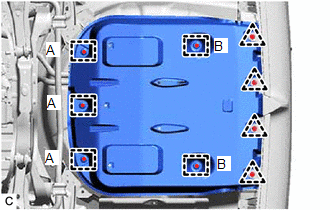

3. EXTRAIGA EL TABLERO DEL PISO TRASERO NO. 1 (para AWD)
(a) Para tipo doble:
(1) Quite los 4 clips. |
|
(2) Desenganche las 3 abrazaderas (A) y las 2 abrazaderas (B) para extraer el tablero del piso trasero No. 1 de la carroceria del vehiculo.
4. EXTRAIGA LA CUBIERTA IZQUIERDA DEL LARGUERO DEL PISO TRASERO (para AWD)
(a) Para tipo unico:
(1) Extraiga el perno y los 7 clips. |
|
(2) Desenganche las 3 abrazaderas (A) y las 2 abrazaderas (B) para extraer la cubierta izquierda del larguero del piso trasero de la carroceria del vehiculo.
5. EXTRAIGA EL RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON)
(a) Desconecte la manguera de ventilacion del deposito de combustible del recipiente (conjunto del recipiente de carbon activo).
*A | para 2WD |
*B | para AWD |
*1 | Manguera de ventilacion del deposito de combustible |
*2 | Tuberia (recipiente (conjunto del recipiente de carbon activo)) |
*a | Reten |
*b | Lengueta |
*c | Conector del tubo |
*d | Junta torica |
![]() |
Apretar |
![]() |
Tirar |
AVISO:
OBSERVACION:
No extraiga el reten.
(1) Sujete las lenguetas del reten con los dedos para desenganchar las garras de bloqueo y tire hacia abajo.
(2) Extraiga la manguera de ventilacion del deposito de combustible.

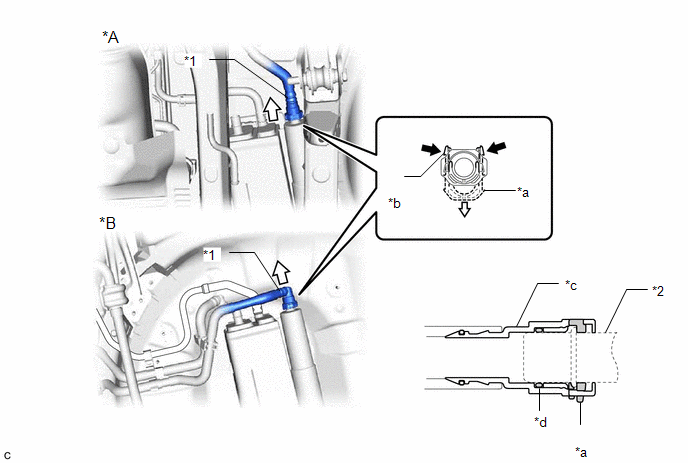

(b) Desconecte la manguera de la tuberia de ventilacion del recipiente (conjunto del recipiente de carbon activo).
*A | para 2WD |
*B | para AWD |
*1 | Manguera de la tuberia de ventilacion |
*2 | Tuberia (recipiente (conjunto del recipiente de carbon activo)) |
*a | Reten |
*b | Lengueta |
*c | Conector del tubo |
*d | Junta torica |
![]() |
Apretar |
![]() |
Tirar |
AVISO:
OBSERVACION:
No extraiga el reten.
(1) Sujete las lenguetas del reten con los dedos para desenganchar las garras de bloqueo y tire hacia abajo.
(2) Extraiga la tuberia de ventilacion.

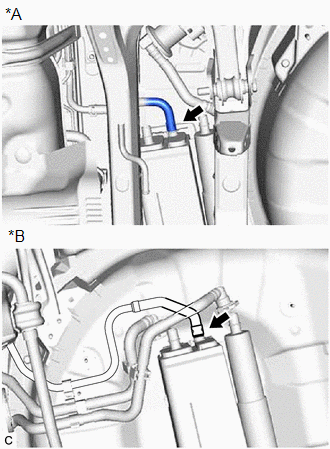

(c) Deslice el clip y desconecte la manguera de la tuberia de purga del recipiente (conjunto del recipiente de carbon activo). |
|

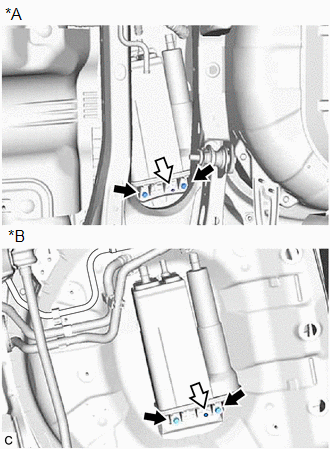

(d) Extraiga los 2 pernos.
*A | para 2WD |
*B | para AWD |
![]() |
Perno |
![]() |
Clip |

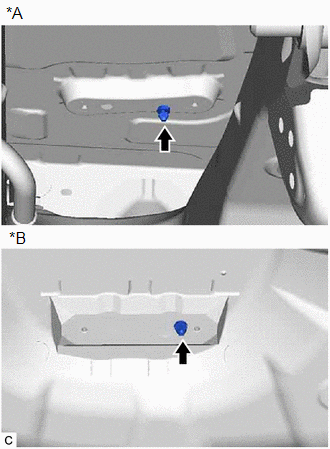

(e) Desenganche el clip del recipiente (conjunto del recipiente de carbon).

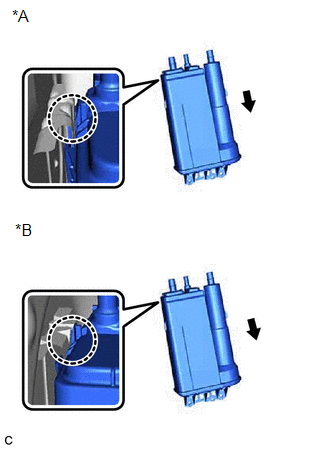

(f) Desenganche la garra y extraiga el recipiente (conjunto del recipiente de carbon) de la carroceria del vehiculo como se muestra en la ilustracion. |
|
(g) Extraiga el clip de la carroceria del vehiculo. |
|
6. EXTRAIGA EL SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 (2WD)

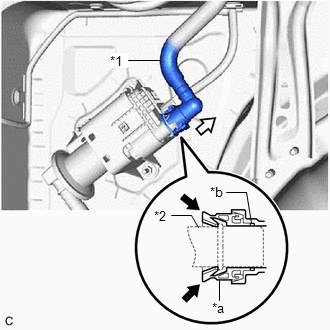

(a) Desconecte la tuberia de aireacion del subconjunto de la bomba de deteccion de fugas.
*1 | Tubo de la tuberia de aire |
*2 | Tubo (subconjunto de la bomba de deteccion de fugas) |
*a | Conector del tubo |
*b | Junta torica |
![]() |
Apretar |
![]() |
Tirar |
AVISO:
(1) Empuje firmemente el tubo de la tuberia de aireacion hacia el subconjunto de la bomba de deteccion de fugas.
(2) Apriete el conector del tubo como se muestra en la ilustracion.
(3) Retire el tubo de la linea de aire del conducto (subconjunto de la bomba de deteccion de fugas).

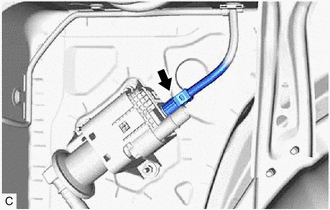

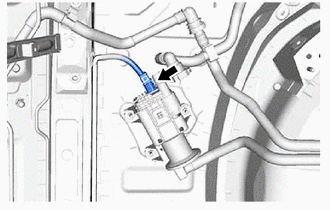

(b) Desconecte el conector del subconjunto de la bomba de deteccion de fugas. |
|

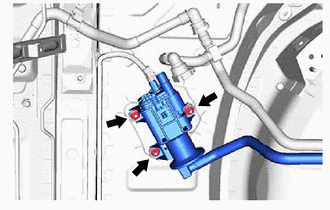

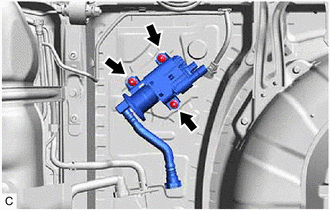

(c) Extraiga las 3 tuercas y el subconjunto del recipiente de carbon n° 2 de la carroceria del vehiculo. |
|
7. EXTRAIGA EL SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 (para AWD)

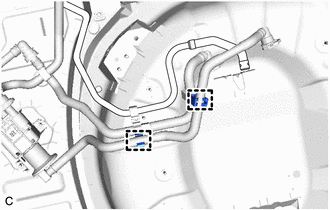

(a) Desenganche las 2 abrazaderas. |
|

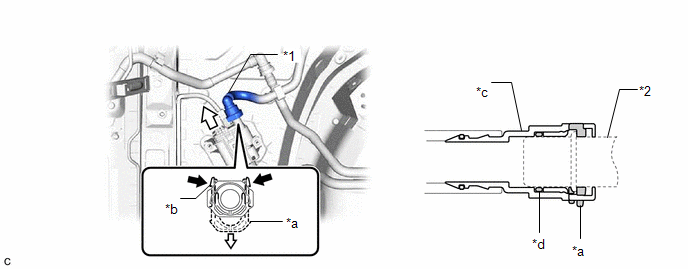

(b) Desconecte la tuberia de aireacion del subconjunto de la bomba de deteccion de fugas.
*1 | Tubo de la tuberia de aire |
*2 | Tubo (subconjunto de la bomba de deteccion de fugas) |
*a | Reten |
*b | Lengueta |
*c | Conector del tubo |
*d | Junta torica |
![]() |
Apretar |
![]() |
Tirar |
AVISO:
(1) Apriete el conector del tubo como se muestra en la ilustracion.
(2) Retire el tubo de la linea de aire del conducto (subconjunto de la bomba de deteccion de fugas).
(c) Desconecte el conector del subconjunto de la bomba de deteccion de fugas. |
|
(d) Extraiga las 3 tuercas y el subconjunto del recipiente de carbon n° 2 de la carroceria del vehiculo. |
|
8. EXTRAIGA EL SUBCONJUNTO DE LA BOMBA DE DETECCION DE FUGAS
OBSERVACION:
Realice este procedimiento solo cuando sea necesaria la sustitucion del subconjunto de la bomba de deteccion de fugas.
(a) Antes de extraer el subconjunto de la bomba de deteccion de fugas del recipiente de carbon No. 2, limpie el subconjunto del recipiente de carbon No. 2 con aire comprimido para eliminar particulas extranas de su interior.
AVISO:

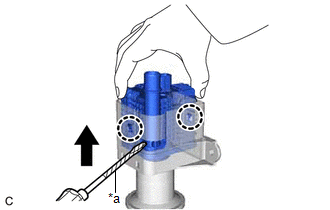

(b) Mientras desengancha las 2 garras como se muestra en la ilustracion, empuje el subconjunto de la bomba de deteccion de fugas hacia arriba con un destornillador con la punta envuelta en cinta protectora para extraerlo. |
|
(c) Compruebe si hay particulas extranas en el subconjunto del recipiente de carbon No. 2, como lodo o agua.

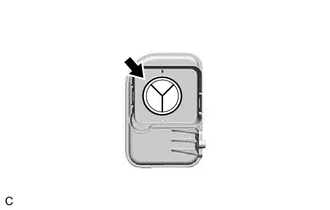

(1) Inspeccione visualmente el interior del subconjunto del recipiente de carbon No. 2 en busca de particulas extranas. |
|
(2) Sujete el subconjunto del recipiente de carbon No. 2 al reves para asegurarse de que no haya particulas extranas.
Si el subconjunto del recipiente de carbon No. 2 contiene particulas extranas, sustituyalo.
