Toyota Camry Manual de reparaciones XV70 (2017-2023): Fallo eléctrico general del control de la bomba de combustible (P12D501)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (control Del Motor) / Sistema Sfi / Fallo eléctrico general del control de la bomba de combustible (P12D501)

DESCRIPCIÓN

Consulte el DTC P062712.

Haga clic aquí

No. de DTC

Detection Item

Condición de detección de DTC

Área afectada

MIL

Memoria

Nota

P12D501

Fallo eléctrico general del control de la bomba de combustible

Cuando el factor de marcha de funcionamiento de la ECU de control de la bomba de combustible es 3 a 65 %, se detecta una sobrecarga de corriente en el circuito de la bomba de combustible durante 3 segundos o más (lógica de detección de 2 ciclos: excepto modelos de México; lógica de detección de 1 ciclo: para modelos de México).

  • Cortocircuito en el circuito de la ECU de control de la bomba de combustible
  • Bomba de combustible (para el lado de baja presión)
  • ECU de control de la bomba de combustible
  • Excepto modelos para México: Se enciende
  • En modelos para México: No se enciende

DTC almacenado

  • Código SAE: P12D5
  • DTC en modelos para México: Aplicable
Lista de datos relacionados

No. de DTC

Lista de datos

P12D501

Factor de marcha de control de la bomba de combustible

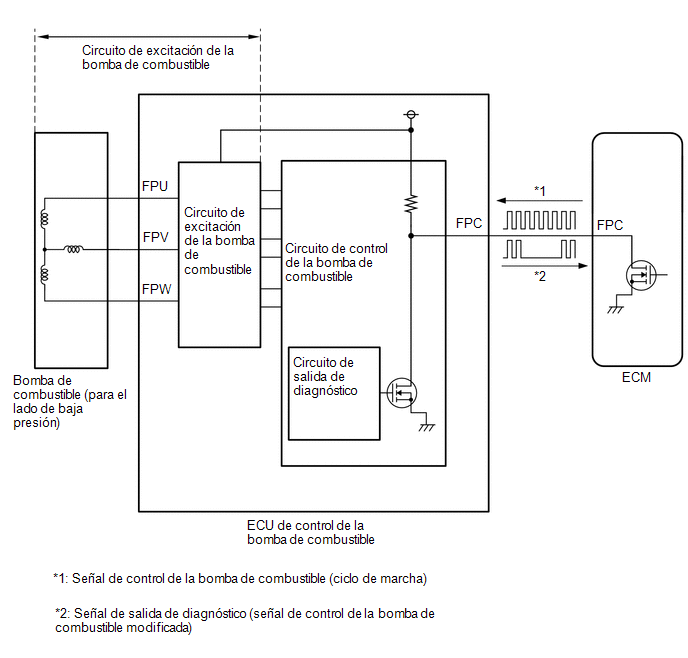

DESCRIPCIÓN DE LA SUPERVISIÓN

La ECU de control de la bomba de combustible supervisa el circuito de excitación de la bomba de combustible.

Cuando se detecta una avería en el circuito de excitación de la bomba de combustible, el circuito de salida de diagnóstico de la ECU de control de la bomba de combustible modifica la señal de accionamiento enviada por el ECM para indicar que hay una avería.

Cuando el factor de marcha de funcionamiento de la ECU de control de la bomba de combustible oscila entre el 3 y 65 %, la tensión aplicada a la ECU de control de la bomba de combustible es superior a un cierto valor durante 3 segundos o más, el circuito de salida de diagnóstico de la ECU de control de la bomba de combustible modifica la señal de funcionamiento enviada por el ECM para indicar que hay una avería y memoriza un DTC.

ESTRATEGIA DE SUPERVISIÓN

DTC relacionados

P12D5: Cortocircuito en el circuito de la bomba de combustible

Componentes/sensores requeridos (principales)

ECU de control de la bomba de combustible

Componentes/sensores requeridos (secundarios)

-

Frecuencia de funcionamiento

Continua

Duración

3 segundos

Funcionamiento del MIL

2 ciclos de conducción: excepto modelos de México

Inmediato: para modelos para México

secuencia de funcionamiento

Ninguno

CONDICIONES DE HABILITACIÓN NORMAL

La supervisión se llevará a cabo siempre que no estén presentes los siguientes DTC.

Ninguna

Se cumplen todas las condiciones siguientes

-

Ciclo de marcha emitido

3 a 65 %

Tensión de la batería

10.5 V o más

Interruptor de encendido

ON

Motor de arranque

Desactivado

UMBRALES DE AVERÍAS COMUNES

Error de circuito abierto de la bomba de combustible proveniente del módulo de control de la bomba de combustible

Recibida

PATRÓN DE CONDUCCIÓN POR CONFIRMACIÓN

OBSERVACIÓN:

  1. Conecte el Techstream al DLC3.
  2. Coloque el interruptor de encendido en posición ON.
  3. Encienda el Techstream.
  4. borre los DTC (aunque no se hayan almacenado, lleve a cabo el procedimiento de borrado de los DTC).
  5. Coloque el interruptor de encendido en la posición OFF y espere al menos 30 segundos.
  6. Arranque el motor y espere al menos 10 segundos [A].
  7. Encienda el Techstream.
  8. Ingrese a los siguientes menús: Powertrain/Engine/Trouble Codes [B].
  9. Lea los DTC pendientes.

    OBSERVACIÓN:

    • Si se emite algún DTC pendiente, el sistema tiene una avería.
    • Si no se emite ningún DTC pendiente, lleve a cabo el siguiente procedimiento.
  10. Ingrese a los siguientes menús: Powertrain / Engine / Utility / All Readiness.
  11. Introduzca el DTC: P12D501.
  12. Verifique el resultado de la valoración del DTC.

    Pantalla del Techstream

    Descripción

    NORMAL

    • valoración de DTC completa
    • Normalidad en el sistema

    ABNORMAL

    • valoración de DTC completa
    • Sistema anómalo

    INCOMPLETE

    • Valoración de DTC incompleta
    • Lleve a cabo el patrón de conducción después de confirmar las condiciones de habilitación del DTC

    OBSERVACIÓN:

    • Si el resultado de la evaluación es NORMAL, el sistema está en buen estado.
    • Si el resultado de la valoración es ABNORMAL, el sistema tiene una avería.
    • Si el resultado de la valoración es INCOMPLETE, haga funcionar el motor a un régimen del motor de 2000 rpm o más durante 10 segundos o más y compruebe nuevamente el resultado de la valoración de los DTC.
    • [A] a [B]: Procedimiento de valoración normal

      El procedimiento de valoración normal se utiliza para completar la valoración de los DTC y también para borrar los DTC permanentes.

    • Cuando se borran los DTC permanentes, no desconecte el cable del terminal de la batería ni intente borrar los DTC durante este procedimiento, ya que se borrarán los historiales de ciclos universales y de valoraciones normales.

DIAGRAMA DE CABLEADO

Consulte el DTC P062712.

Haga clic aquí

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Lea los datos de imagen fija con el Techstream. El ECM registra información sobre las condiciones de conducción y el estado del vehículo como datos de imagen fija en el momento de memorizar un DTC. Cuando se realiza la localización de averías, los datos de imagen fija pueden ayudarle a determinar si el vehículo estaba en marcha o parado, si el motor estaba caliente o no, si la relación aire/combustible era rica o pobre, y otros datos del momento en que se produjo la avería.

PROCEDIMIENTO

1.

INSPECCIONE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

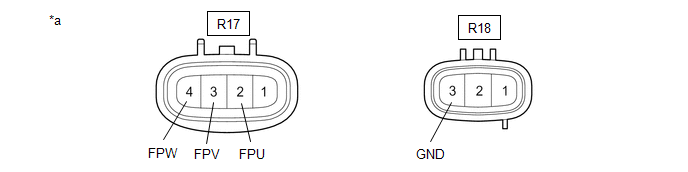

*a

Componente sin mazo de cables conectado

(ECU de control de la bomba de combustible)

-

-

(a) Extraiga la ECU de control de la bomba de combustible.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

R17-2 (FPU) - R18-3 (GND)

Siempre

2 kΩ o superior

R17-3 (FPV) - R18-3 (GND)

Siempre

2 kΩ o superior

R17-4 (FPW) - R18-3 (GND)

Siempre

2 kΩ o más

OBSERVACIÓN:

Este procedimiento permite comprobar si hay un cortocircuito interno en la ECU de control de la bomba de combustible cuando su transistor está atascado.

NG

SUSTITUYA LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

Haga clic aquí

OK

2.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (ACTIVACIÓN DE UNA ÚNICA FASE DE LA BOMBA DE COMBUSTIBLE)

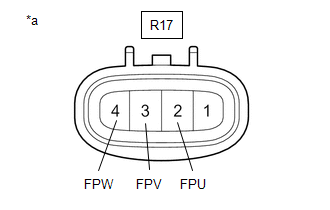

*a

Componente sin mazo de cables conectado

(ECU de control de la bomba de combustible)

(a) Desconecte el conector R17 de la ECU de control de la bomba de combustible.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Ingrese a los siguientes menús: Powertrain / Engine / Active Test / Fuel Pump Single Phase Energization.

Powertrain > Engine > Active Test

Pantalla del tester

Fuel Pump Single Phase Energization

(f) Accione la ECU de control de la bomba de combustible con la función de prueba activa y mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Funcionamiento del Techstream

Condición especificada

R17-2 (FPU) - Masa de la carrocería

Fase U

4.4 a 8.4 V*

R17-3 (FPV) - Masa de la carrocería

8 a 15.5 V

R17-4 (FPW) - Masa de la carrocería

8 a 15.5 V

R17-3 (FPV) - Masa de la carrocería

Fase V

4.4 a 8.4 V*

R17-2 (FPU) - Masa de la carrocería

8 a 15.5 V

R17-4 (FPW) - Masa de la carrocería

8 a 15.5 V

R17-4 (FPW) - Masa de la carrocería

Fase W

4.4 a 8.4 V*

R17-2 (FPU) - Masa de la carrocería

8 a 15.5 V

R17-3 (FPV) - Masa de la carrocería

8 a 15.5 V

OBSERVACIÓN:

NG

SUSTITUYA LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE

Haga clic aquí

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE - BOMBA DE COMBUSTIBLE (PARA EL LADO DE BAJA PRESIÓN))

(a) Desconecte el conector de la ECU de control de la bomba de combustible.

(b) Desconecte el conector de la bomba de combustible (para el lado de presión baja).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

R17-2 (FPU) o R43-3 (BLPU) - Masa de la carrocería y otras terminales

Siempre

10 kΩ o superior

R17-3 (FPV) o R43-4 (BLPV) - Masa de la carrocería y otros terminales.

Siempre

10 kΩ o superior

R17-4 (FPW) o R43-2 (BLPW) - Masa de la carrocería y otras terminales

Siempre

10 kΩ o más

OBSERVACIÓN:

Lleve a cabo la "Inspection After Repair" tras sustituir la bomba de combustible (para el lado de baja presión).

Haga clic aquí

OK

SUSTITUYA LA BOMBA DE COMBUSTIBLE (LADO DE BAJA PRESIÓN)

Para modelos 2WD: Haga clic aquí

Para modelos AWD: Haga clic aquí

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
