Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA FUNDA DEL COJIN DE LOS ASIENTOS TRASEROS DE TIPO BANCO

OBSERVACION:

Al instalar una funda del cojin del asiento trasero de tipo banco, consulte las Medidas de precaucion para evitar que se formen arrugas.

Haga clic aqui

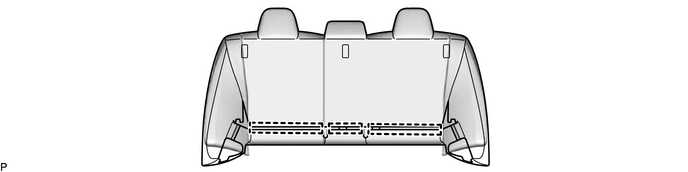

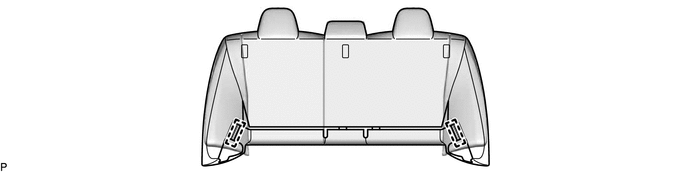

(a) Enganche los 2 fijadores.

Fijador

-

-

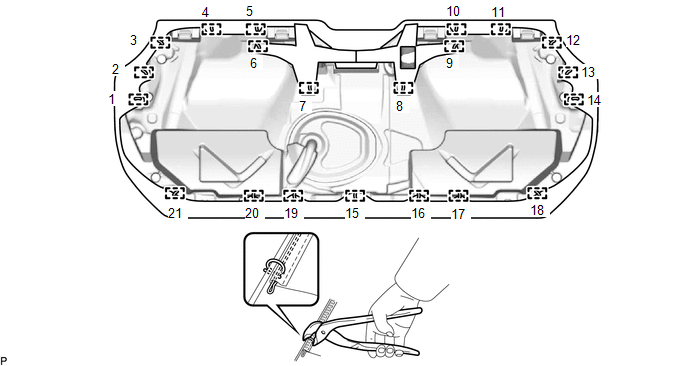

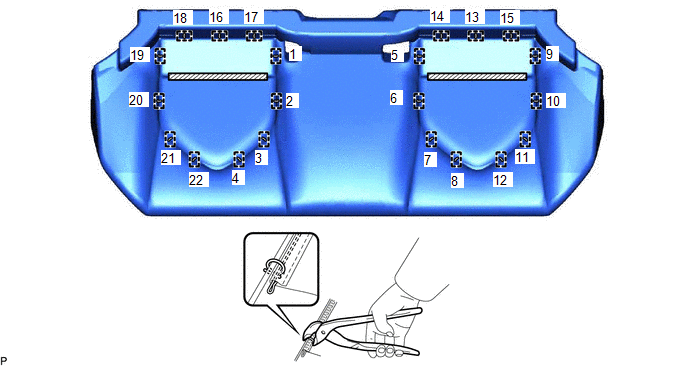

(b) Utilice unos alicates para anillos abiertos e instale los 22 anillos abiertos nuevos en el orden que se indica en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del cojin del asiento trasero de tipo banco.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del cojin del asiento trasero de tipo banco.

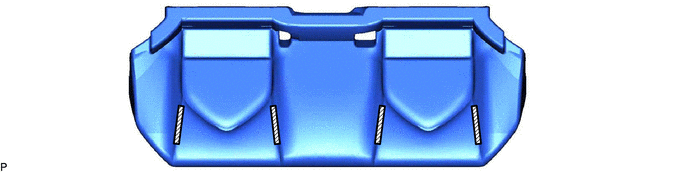

(c) Enganche los 4 fijadores.

Fijador

-

-

(d) Utilice los alicates para anillos abiertos para instalar la funda del cojin del asiento trasero de tipo banco en el subconjunto de la almohadilla del cojin del asiento trasero con 21 anillos abiertos nuevos en el orden que se muestra en la ilustracion.

AVISO:

• Tenga cuidado de no danar la funda del cojin del asiento trasero de tipo banco.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la funda del cojin del asiento trasero de tipo banco.

2. INSTALE LA CUBIERTA DE LA BASE DEL ASIENTO DE SUJECION PARA NINOS

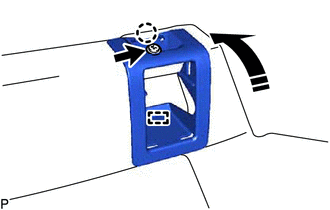

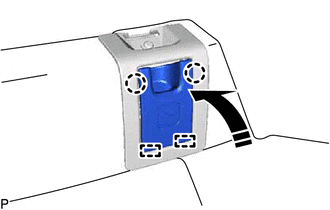

(a) Enganche la guia y la garra como se muestra en la ilustracion.

Instale en esta direccion

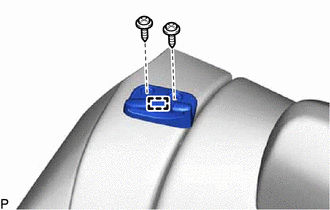

(b) Instale la cubierta de la base del asiento de sujecion para ninos con el tornillo.

OBSERVACION:

Siga el mismo procedimiento con todas las cubiertas de la base del asiento de sujecion para ninos.

3. INSTALE LA CUBIERTA DEL ASIENTO DE SUJECION PARA NINOS

(a) Enganche las 2 guias y las 2 garras para instalar la cubierta del asiento de sujecion para ninos, tal y como se muestra en la ilustracion.

Instale en esta direccion

OBSERVACION:

Siga el mismo procedimiento con todas las cubiertas del asiento de sujecion para ninos.

4. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO

Haga clic aqui

5. COLOQUE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO BANCO

OBSERVACION:

Al instalar una funda del respaldo del asiento trasero de tipo banco, consulte las Medidas de precaucion para evitar la aparicion de arrugas.

Haga clic aqui

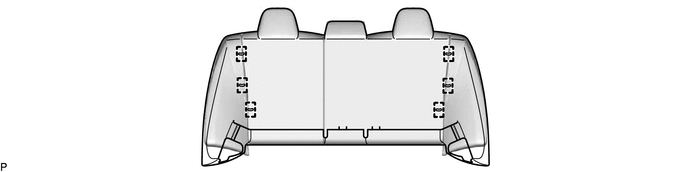

(a) Enganche los 2 fijadores.

Fijador

-

-

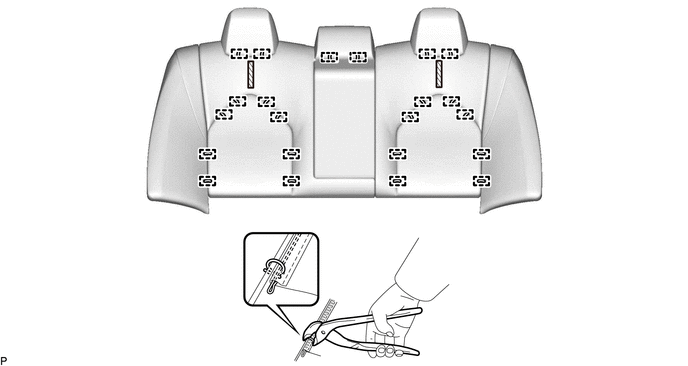

(b) Coloque con los alicates los 22 anillos abiertos nuevos.

AVISO:

• Tenga cuidado de no danar la funda del respaldo del asiento trasero de tipo banco.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo banco.

(c) Coloque con los alicates los 6 anillos abiertos nuevos.

AVISO:

• Tenga cuidado de no danar la funda del respaldo del asiento trasero de tipo banco.
• Asegurese de instalar firmemente los anillos abiertos tal como se indica en la ilustracion y evitar la aparicion de arrugas en la espuma de la funda del respaldo del asiento trasero de tipo banco.

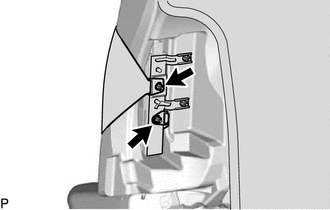

(d) Coloque los 3 ganchos.

(e) Coloque las 2 tuercas. Torque: 8.0 N·m {82 kgf·cm, 71 in·lbf} OBSERVACION: Realice el mismo procedimiento para los lados izquierdo y derecho.

(f) Enganche los 2 ganchos para instalar la funda del respaldo del asiento trasero de tipo banco en la almohadilla del respaldo del asiento trasero de tipo banco.

6. INSTALE LA GUIA DEL CINTURON DE HOMBRO DEL ASIENTO TRASERO CENTRAL

(a) Enganche la guia.

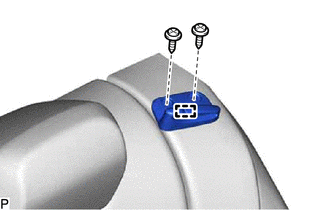

(b) Instale la guia del cinturon de seguridad de hombro del asiento trasero central con los 2 tornillos.

7. COLOQUE LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO DERECHO

(a) Enganche la guia.

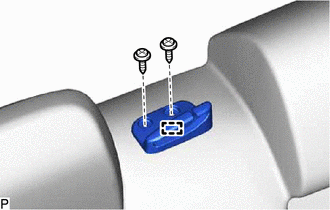

(b) Instale la guia del cinturon de hombro del asiento trasero derecho con los 2 tornillos.

8. COLOQUE LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO

(a) Enganche la guia.

(b) Instale la guia del cinturon de seguridad de hombro del asiento trasero izquierdo con los 2 tornillos.
