Toyota Camry Manual de reparaciones XV70 (2017-2023): Front Occupant Classification Sensor LH Circuit Malfunction (B1780)

DESCRIPCIÓN

El circuito del sensor de clasificación de ocupantes delantero izquierdo está formado por la ECU de detección de ocupantes y del sensor de clasificación de ocupantes delantero izquierdo.

El DTC B1780 se almacena cuando se detecta una avería en el circuito del sensor de clasificación de ocupantes delantero izquierdo.

DTC No.	Detection Item	Condición de detección de DTC	Trouble Area
B1780	Front Occupant Classification Sensor LH Circuit Malfunction	La ECU de detección de ocupantes detecta un cortocircuito en la línea, un cortocircuito a masa o a B+, o bien un circuito abierto en el circuito del sensor de clasificación de ocupantes delantero izquierdo. Avería en el sensor de clasificación de ocupantes delantero izquierdo Avería en la ECU de detección de ocupantes	Cable del asiento delantero derecho Sensor de clasificación de ocupantes delantero izquierdo (conjunto del dispositivo de ajuste del asiento delantero derecho)* ECU de detección de ocupantes

• *: el sensor de clasificación de ocupantes delantero izquierdo está integrado en el conjunto del dispositivo de ajuste del asiento delantero derecho.

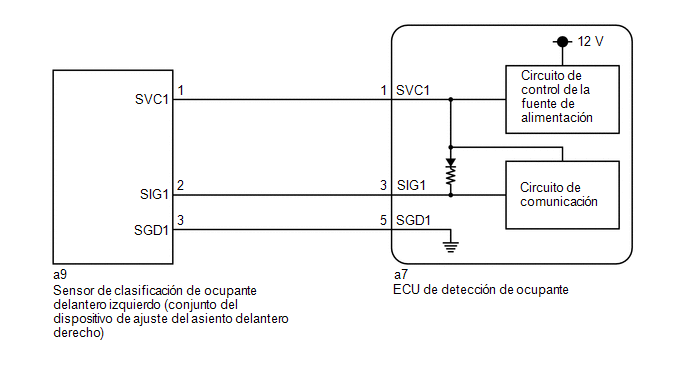

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

OBSERVACIÓN:

• Cuando se almacene el DTC B1650 como resultado de la localización de averías en el sistema de airbag, revise los DTC almacenados en la ECU de detección de ocupantes. Cuando se emita el DTC B1780, realice la localización de averías de ese DTC en primer lugar.
• Si resulta difícil llevar a cabo la localización de averías (inspección del mazo de cables), extraiga los pernos de instalación del asiento del pasajero delantero para ver debajo del cojín del asiento.
• En el caso anterior, levante y sostenga el asiento para que no se caiga. Sostenga el asiento solo el tiempo necesario, ya que sostenerlo así durante un largo periodo puede provocar la deformación del riel del asiento.

PROCEDIMIENTO

1.	INSPECCIONE LOS CONECTORES

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el cable del terminal negativo (-) de la batería.

(c) Compruebe que los conectores estén bien conectados a la ECU de detección de ocupantes y al sensor de clasificación de ocupantes delantero izquierdo.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados correctamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores de la ECU de detección de ocupantes y del sensor de clasificación de ocupantes delantero izquierdo.

(e) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

NG

SUSTITUYA EL CABLE DEL ASIENTO DELANTERO DERECHO

OK

2.	COMPRUEBE EL CABLE DEL ASIENTO DELANTERO DERECHO

(a) Conecte el cable al terminal negativo (-) de la batería.

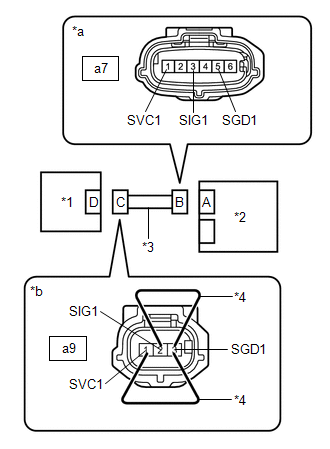

*1 Sensor de clasificación de ocupantes delantero izquierdo *2 ECU de detección de ocupante *3 Cable del asiento delantero derecho *4 Cable de servicio *a Vista delantera del conector del mazo de cables (al ECU de detección de ocupante) *b Vista delantero del conector del mazo de cables (Al sensor de clasificación de ocupantes delantero izquierdo)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Conexión del tester	Condición	Specified Condition
a7-1 (SVC1) - Masa de la carrocería	Interruptor de encendido en ON	Por debajo de 1 V
a7-3 (SIG1) - Masa de la carrocería	Interruptor de encendido en ON	Por debajo de 1 V
a7-5 (SGD1) - Masa de la carrocería	Interruptor de encendido en ON	Inferior a 1 V

(d) Coloque el interruptor de encendido en posición OFF.

(e) Desconecte el cable del terminal negativo (-) de la batería.

(f) Utilice los cables de servicio para conectar los terminales 1 (SVC1) y 3 (SGD1) y los terminales 2 (SIG1) y 3 (SGD1) del conector C.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(g) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Specified Condition
a7-1 (SVC1) - a7-5 (SGD1)	Siempre	Por debajo de 1 Ω
a7-3 (SIG1) - a7-5 (SGD1)	Siempre	Por debajo de 1 Ω

(h) Desconecte los cables de servicio del conector C.

(i) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Specified Condition
a7-1 (SVC1) - a7-5 (SGD1)	Siempre	1 MΩ o superior
a7-3 (SIG1) - a7-5 (SGD1)	Siempre	1 MΩ o superior
a7-1 (SVC1) - a7-3 (SIG1)	Siempre	1 MΩ o superior
a7-1 (SVC1) - Masa de la carrocería	Siempre	1 MΩ o superior
a7-3 (SIG1) - Masa de la carrocería	Siempre	1 MΩ o superior
a7-5 (SGD1) - Masa de la carrocería	Siempre	1 MΩ o superior

NG

SUSTITUYA EL CABLE DEL ASIENTO DELANTERO DERECHO

OK

3.	COMPRUEBE EL DTC

(a) Conecte los conectores a la ECU de detección de ocupantes y al sensor de clasificación de ocupantes delantero izquierdo.

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(d) Borre los DTC almacenados en la ECU de detección de ocupantes.

Body Electrical > Occupant Detection > Clear DTCs

(e) Borre los DTC memorizados en el conjunto del sensor del airbag.

Body Electrical > SRS Airbag > Clear DTCs

(f) Coloque el interruptor de encendido en posición OFF.

(g) Coloque el interruptor de encendido en posición ON y espere al menos 10 segundos.

(h) Compruebe si se emiten DTC.

Body Electrical > Occupant Detection > Trouble Codes

OK:

No se emite el DTC B1780.

OBSERVACIÓN:

En este momento, es posible que se emitan códigos distintos del DTC B1780 pero no están relacionados con esta inspección.

(i) Coloque el interruptor de encendido en posición OFF.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN Haga clic aquí

NG

4.	INSPECCIONE LA ECU DE DETECCIÓN DE OCUPANTES

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Sustituya la ECU de detección de ocupantes con una en buen estado.

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la siguiente inspección con piezas de otro vehículo que estén en buen estado.

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(e) Borre los DTC almacenados en la ECU de detección de ocupantes.

Body Electrical > Occupant Detection > Clear DTCs

(f) Borre los DTC memorizados en el conjunto del sensor del airbag.

Body Electrical > SRS Airbag > Clear DTCs

(g) Coloque el interruptor de encendido en posición OFF.

(h) Coloque el interruptor de encendido en posición ON y espere al menos 10 segundos.

(i) Compruebe si se emiten DTC.

Body Electrical > Occupant Detection > Trouble Codes

OK:

No se emite el DTC B1780.

OBSERVACIÓN:

En este momento, es posible que se emitan códigos distintos del DTC B1780 pero no están relacionados con esta inspección.

(j) Coloque el interruptor de encendido en posición OFF.

(k) Desconecte el cable del terminal negativo (-) de la batería.

(l) Vuelva a colocar la ECU de detección de ocupantes, que se instaló para la prueba, en su ubicación original.

Haga clic aquí

NG

IR AL PUNTO 7

OK

5.	SUSTITUYA LA ECU DE DETECCIÓN DE OCUPANTES

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el cable del terminal negativo (-) de la batería.

(c) Sustituya la ECU de detección de ocupantes con una nueva.

Haga clic aquí

(d) Conecte el cable al terminal negativo (-) de la batería.

SIGUIENTE

6.	REALICE LA CALIBRACIÓN DEL PUNTO CERO

(a) Con el Techstream, realice la operación Zero Point Calibration.

Haga clic aquí

SIGUIENTE

FIN DE LA INSPECCIÓN

7.	SUSTITUYA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO DERECHO

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el cable del terminal negativo (-) de la batería.

(c) Sustituya el conjunto del dispositivo de ajuste del asiento delantero derecho.

para asiento manual: haga clic aquí

para asiento eléctrico: Haga clic aquí

(d) Conecte el cable al terminal negativo (-) de la batería.

SIGUIENTE

8.	REALICE LA CALIBRACIÓN DEL PUNTO CERO

(a) Con el Techstream, realice la operación Zero Point Calibration.

Haga clic aquí

SIGUIENTE

FIN
