Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciÓn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (lubricaciÓn) / CÁrter De Aceite Y Sensor Del Nivel De Aceite / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL SENSOR DE NIVEL DE ACEITE DE MOTOR

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

1 - Cuerpo del sensor del nivel de aceite de motor

ON

Inferior a 1 Ω

OFF

10 kΩ o superior

Si el resultado no es el especificado, sustituya el sensor del nivel de aceite de motor.

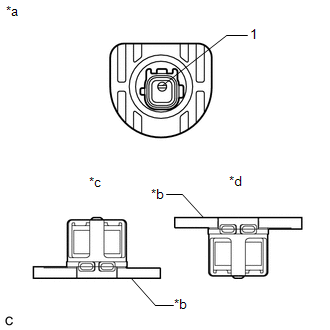

*a

Componente sin mazo de cables conectado

(Sensor del nivel de aceite de motor)

*b

Cuerpo de sensor del nivel de aceite de motor

*c

ON

*d

OFF
