INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN

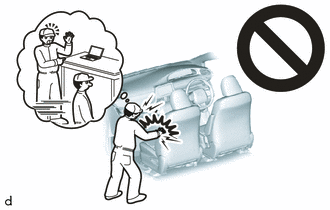

ADVERTENCIA:
Asegúrese de seguir correctamente los procedimientos de extracción e instalación del conjunto del airbag del panel de instrumentos inferior No. 1.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1 (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
(b) Compruebe visualmente si hay defectos en el conjunto del airbag del panel de instrumentos inferior No. 1 instalado en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del airbag del panel de instrumentos inferior No. 1 por uno nuevo.
2. INSPECCIONE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1 (para Vehicle Involved in Collision and Airbag not Deployed)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en el conjunto del airbag del panel de instrumentos inferior No. 1 extraído del vehículo.
OBSERVACIÓN:
Los defectos se detallan a continuación:
OK:
No se encuentra ningún defecto.
Si observa algún defecto, reemplace el conjunto inferior del airbag del panel de instrumentos No. 1, el subconjunto del refuerzo que va del panel de instrumentos al cubretableros No. 1, el subconjunto del refuerzo del panel de instrumentos No. 3 o el subconjunto de la almohadilla de seguridad del panel de instrumentos por uno nuevo.
