COMPONENTES

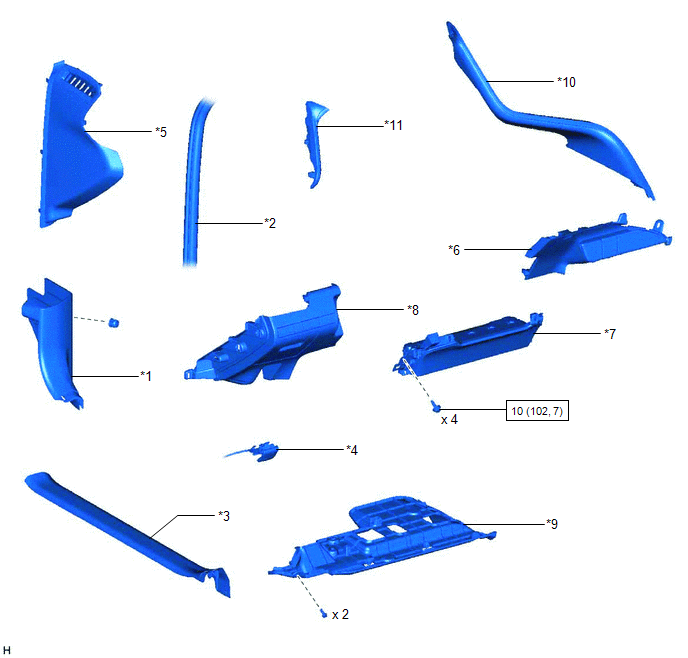

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS |
*2 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA |
|
*3 | ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*4 | SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ |
|
*5 | PANEL DE INSTRUMENTOS DEL LATERAL IZQUIERDO |
*6 | MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS |
|
*7 | CONJUNTO DEL AIRBAG DEL CUADRO DE INSTRUMENTOS INFERIOR NO. 1 |
*8 | SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1 |
|
*9 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*10 | CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1 |
|
*11 | CONJUNTO DE MEDIDORES DEL CAPÓ NO. 2 |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
