EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del subconjunto del cubo del eje delantero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas delanteras

Lleve a cabo el aprendizaje de la variante del sistema y la calibración a cero del sensor de aceleración.

  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico:

Sin sistema del freno de estacionamiento eléctrico:

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. EXTRAIGA LA TUERCA DEL EJE AXIAL DELANTERO

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

3. SEPARE EL SENSOR DE VELOCIDAD DELANTERO

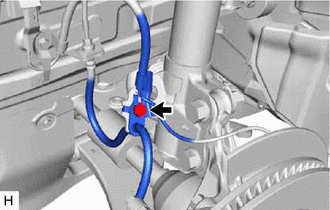

(a) Extraiga el perno y retire el sensor de velocidad delantero y la manguera flexible delantera del conjunto del amortiguador delantero.

AVISO:

Asegúrese de retirar el sensor de velocidad delantero y la manguera flexible delantera del conjunto del amortiguador delantero por completo.

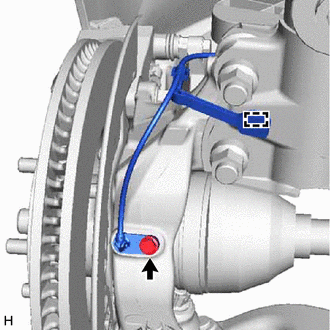

(b) Extraiga el perno, desembrague la abrazadera y separe el sensor de velocidad delantero del conjunto del amortiguador delantero y pivote de la dirección.

AVISO:

  • Evite que partículas extrañas entren en contacto con la punta del sensor.
  • Tenga cuidado de no dañar el sensor de velocidad delantero.
  • Limpie el orificio de instalación y las superficies de contacto del sensor de velocidad delantero cada vez que lo extraiga.

4. SEPARE EL CONJUNTO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

5. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO

Haga clic aquí

6. EXTRAIGA EL DISCO DELANTERO

Excepto pinzas de 2 pistones: haga clic aquí

Para pinzas de 2 pistones: haga clic aquí

7. SEPARE EL SUBCONJUNTO DEL BRAZO DE LA SUSPENSIÓN DELANTERA INFERIOR NO. 1

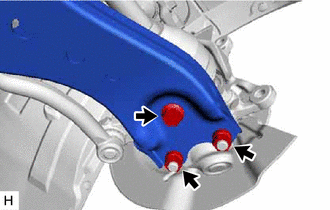

(a) Extraiga el perno y las 2 tuercas y separe el subconjunto del brazo inferior de la suspensión delantera No. 1 del conjunto de la junta esférica inferior delantera.

8. SEPARE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

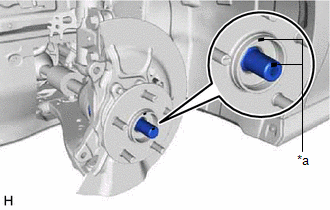

(a) Coloque marcas de correspondencia en el conjunto del eje propulsor delantero y en el subconjunto del cubo del eje delantero.

*a

Marca de correspondencia

(b) Con un martillo de plástico, separe el conjunto del eje propulsor delantero, del conjunto del eje delantero.

AVISO:

  • Procure no dañar la funda de la junta exterior delantera del eje propulsor.
  • No empuje el conjunto del eje delantero hacia el exterior del vehículo más de lo necesario.

OBSERVACIÓN:

Si encuentra dificultades para separar el conjunto del eje propulsor delantero del conjunto del eje delantero, golpee el extremo del primer conjunto con una barra de latón y un martillo.

9. EXTRAIGA EL CONJUNTO DEL EJE DELANTERO

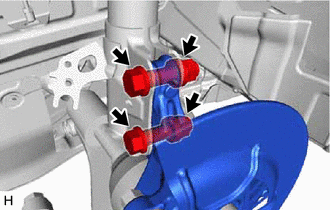

(a) Extraiga los 2 pernos, las 2 tuercas y el conjunto del eje delantero del conjunto del amortiguador delantero.

AVISO:

Cuando extraiga las tuercas, evite que giren los pernos.

10. EXTRAIGA EL SUBCONJUNTO DEL CUBO DEL EJE DELANTERO

(a) Sujete el conjunto del eje delantero en un torno de banco entre placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

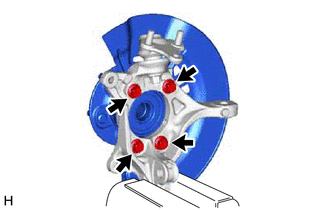

(b) Extraiga del pivote de la dirección los 4 pernos, el subconjunto del cubo del eje delantero y la cubierta antipolvo del freno de disco delantero.

AVISO:
