INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN

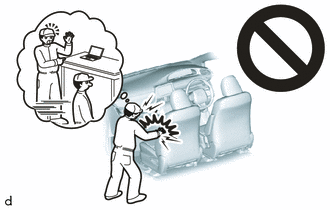

ADVERTENCIA:
Asegúrese de seguir los procedimientos de extracción e instalación de los sensores de los airbags delanteros de manera correcta.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO (para Vehicle Involved in Collision and Airbag is Deployed)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
.gif)
2. INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO (para Vehicle Involved in Collision and Airbag not Deployed)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay algún defecto en los sensores de los airbags delanteros si el parachoques delantero del vehículo o el área circundante están dañados.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el sensor del airbag delantero por uno nuevo.
3. INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO (para Vehicle Involved in Collision and Airbag is Deployed)
(a) Cuando se han desplegado los airbags debido a una colisión, asegúrese de sustituir todos los sensores de los airbags delanteros de las áreas dañadas (cualquier lugar que necesite reparación).
(b) Compruebe visualmente los sensores de los airbags delanteros ubicados en áreas sin daños en busca de defecto.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto o si un sensor del airbag delantero ha detectado una colisión importante, sustituya el sensor del airbag delantero por uno nuevo.
