Toyota Camry Manual de reparaciones XV70 (2017-2023): Averia del circuito del terminal GSW (B1243)

DESCRIPCION

Si la funcion de liberacion de bloqueo de las puertas, en caso de colision, no funciona con normalidad, si se produce un cortocircuito o si se detecta un circuito abierto en la entrada del terminal GSW de la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), se almacenara el DTC B1243.

OBSERVACION:

Si se almacena el DTC B1243, se impediran la funcion de bloqueo automatico de las puertas y la funcion de liberacion del bloqueo de puertas en caso de colision.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area afectada
B1243	Averia del circuito del terminal GSW	Se produce una averia en el circuito de entrada del terminal GSW de la ECU principal de la carroceria (ECU de la red multiplex de la carroceria).	ECU de la carroceria principal (ECU de la red multiplex de la carroceria) Conjunto del sensor del airbag Mazo de cables o conector

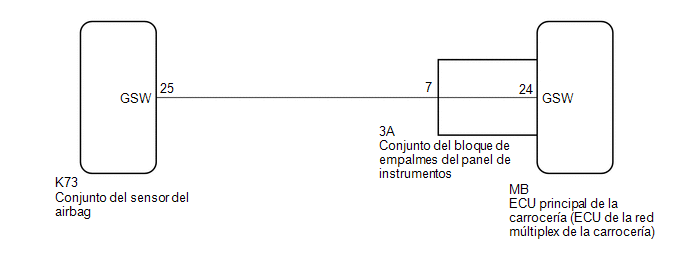

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

• Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

  Haga clic aqui

• Antes de sustituir la ECU principal de la carroceria (ECU de la red multiplex de la carroceria), consulte el Registro.*

  Haga clic aqui

  *: Con sistema de llave inteligente

PROCEDIMIENTO

1.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Body Electrical > Main Body > Clear DTCs

(b) Vuelva a comprobar si se han emitido DTC.

Body Electrical > Main Body > Trouble Codes

OK:

No se emite el DTC B1243.

OK

COMPRUEBE CON EL METODO DE SIMULACION Haga clic aqui

NG

2.	INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) (TENSION GSW)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

ADVERTENCIA:

Espere al menos 90 segundos despues de desconectar el cable del terminal negativo (-) de la bateria para desactivar el sistema SRS.

AVISO:

Si se coloca el interruptor de encendido en posicion ON con el conector del conjunto del sensor del airbag desconectado, se almacenaran otros DTC. Despues de realizar esta inspeccion, borre los DTC.

(b) Desconecte el conector K73 del conjunto del sensor del airbag.

(c) Conecte el cable al terminal negativo (-) de la bateria.

(d) Mida la tension segun los valores de la siguiente tabla. Tension estandar: Conexion del tester Condicion Condicion especificada K73-25 (GSW) - Masa de la carroceria Interruptor de encendido en ON 4.3 a 5.5 V

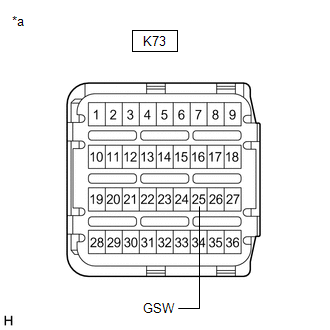

*a Vista delantera del conector del mazo de cables (Al conjunto del sensor del airbag)

NG

IR AL PUNTO 5

OK

3.	SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

(a) Desconecte el cable del terminal negativo (-) de la bateria.

ADVERTENCIA:

Espere al menos 90 segundos despues de desconectar el cable del terminal negativo (-) de la bateria para desactivar el sistema SRS.

(b) Sustituya el conjunto del sensor del airbag.

Haga clic aqui

SIGUIENTE

4.	COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Body Electrical > Main Body > Clear DTCs

(b) Vuelva a comprobar si se han emitido DTC.

Body Electrical > Main Body > Trouble Codes

OK:

No se emite el DTC B1243.

OK

FIN (FALLO EN EL CONJUNTO DEL SENSOR DEL AIRBAG)

NG

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Haga clic aqui

5.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL SENSOR DEL AIRBAG - CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS)

(a) Desconecte el cable del terminal negativo (-) de la bateria.

ADVERTENCIA:

Espere al menos 90 segundos despues de desconectar el cable del terminal negativo (-) de la bateria para desactivar el sistema SRS.

(b) Desconecte el conector 3A del conjunto del bloque de empalmes del panel de instrumentos.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
K73-25 (GSW) - 3A-7	Siempre	Inferior a 1 ?
3A-7 o K73-25 (GSW) - Masa de la carroceria	Siempre	10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.	INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria).

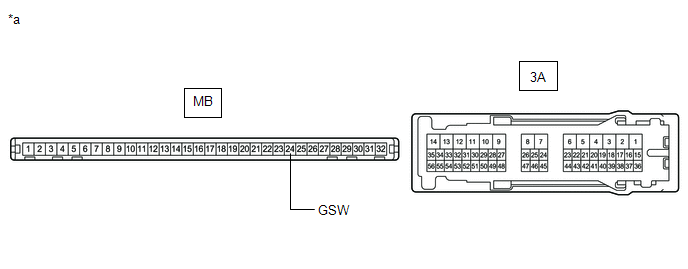

*a

Componente sin mazo de cables conectado (conjunto del bloque de empalmes del panel de instrumentos)

-

-

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
MB-24 (GSW) - 3A-7	Siempre	Por debajo de 1 ?

OK

SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA). Haga clic aqui

NG

SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Haga clic aqui
