INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

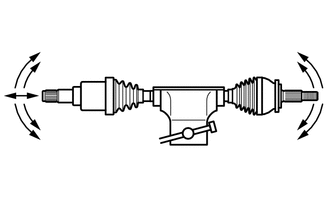

(a) Asegúrese de que no hay un juego excesivo en el sentido radial de la junta exterior.

(b) Asegúrese de que la junta interior se desliza suavemente y sin problemas en la dirección de empuje.

(c) Asegúrese de que no hay un juego excesivo en el sentido radial de la junta interior.

(d) Verifique si las fundas están deterioradas.

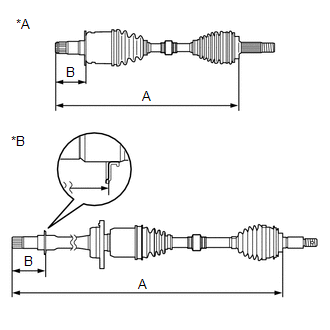

(e) Verifique si las dimensiones del eje propulsor (A) y (B) están dentro de los valores especificados.

AVISO:

Mantenga nivelado el conjunto del eje propulsor durante la inspección.

Dimensión (A):

Para el lado izquierdo

598.75 mm (1.96 pi.)

Para el lado derecho

924.55 mm (3.03 pi.)

Dimensión (B):

Para el lado izquierdo

105.2 a 105.8 mm (4.15 a 4.16 pulg.)

para el lado derecho

97.3 a 98.3 mm (3.84 a 3.87 pulg.)

*A

Para el lado izquierdo

*B

Para el lado derecho
