INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. FIJE EL VEHÍCULO
(a) Accione completamente el freno de estacionamiento y calce de las ruedas.

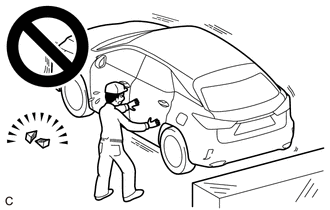

ADVERTENCIA:
.png)
2. INSPECCIONE EL FUNCIONAMIENTO DEL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
(a) Active el interruptor del motor (IG).
(b) Pise el pedal del freno y compruebe que se pueda arrancar el motor cuando la palanca de cambios está en las posiciones N o P, pero que no se puede en cualquier otra posición.
(c) Compruebe que las luces de marcha atrás se enciendan cuando se mueve la palanca de cambios a la posición R, pero no se encienda con la palanca de cambios en cualquier otra posición.
Si la operación no es la especificada, compruebe el conjunto del interruptor de posición de estacionamiento/punto muerto.
Haga clic aquí .gif)
