INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga
clic aqui
2. INSTALE EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA DELANTERA

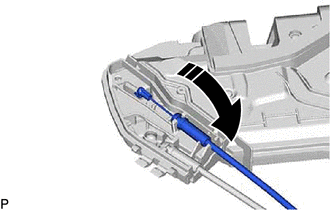

(a) Coloque el conjunto del cable de la cerradura interior de la puerta delantera como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
3. INSTALE EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA DELANTERA

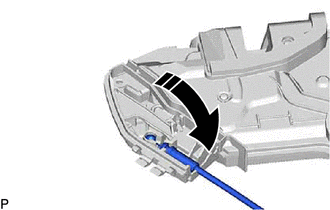

(a) Coloque el conjunto del cable de control remoto de la cerradura de la puerta delantera como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |
4. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA DELANTERA

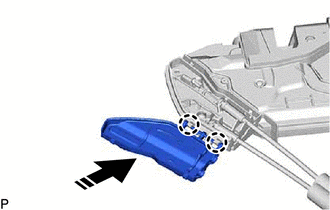

(a) Enganche las 2 garras tal y como se muestra en la ilustracion.
![]() |
Instalar en esta direccion |

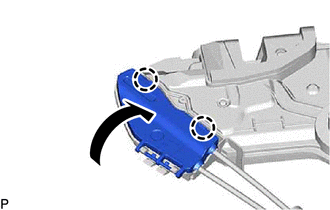

(b) Enganche las 2 garras para instalar el subconjunto de la cubierta de la cerradura de la puerta delantera como se muestra en la ilustracion. |
|
5. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA CON MOTOR
AVISO:
(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta delantera con motor.
(b) Si vuelve a utilizar el conjunto de la cerradura de la puerta delantera con motor:
(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta delantera con motor.

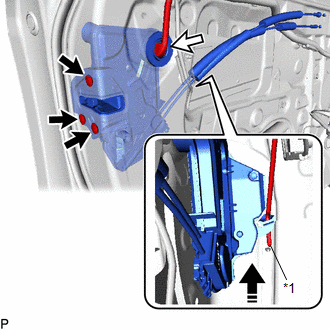

(c) Conecte el vastago de apertura de la cerradura de la puerta delantera con motor al conjunto de la cerradura.
*1 | Vastago de apertura de la cerradura de la puerta delantera |
![]() |
Instalar en esta direccion |
OBSERVACION:
Asegurese de que el vastago de apertura de la cerradura de la puerta delantera esta conectado correctamente al conjunto de la cerradura de la puerta delantera con motor.
(d) Instale el conjunto de la cerradura de la puerta delantera con motor con los 3 tornillos con una llave de cubo "TORX" T30.
Torque:
5.5 N·m {56 kgf·cm, 49 in·lbf}
(e) Conecte el conector.
6. INSTALE EL CONJUNTO DEL CILINDRO DE LA CERRADURA DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aqui
7. INSTALE EL CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA DELANTERA (lado del conductor)
Haga clic aqui
8. INSTALE EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA PUERTA DELANTERA
Haga
clic aqui
9. COLOQUE EL CARRIL DEL CRISTAL DE LA PUERTA DELANTERA
Haga clic aqui
10. COLOQUE EL PROTECTOR DEL PANEL DE LA PUERTA DELANTERA
Haga clic aqui
11. COLOQUE EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA DELANTERA
Haga
clic aqui
12. COLOQUE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA
Haga clic aqui
13. COLOQUE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS DELANTERAS CON SELLO DE VENTILACION
Haga clic aqui
14. COLOQUE EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA
Haga
clic aqui
15. COLOQUE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA (sin luz de cortesia)
Haga clic
aqui
16. COLOQUE EL CONJUNTO DE LA LUZ DE CORTESIA (con luz de cortesia)
Haga clic aqui
17. COLOQUE EL CONJUNTO DEL REPOSABRAZOS DELANTERO
Haga clic aqui
18. COLOQUE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX CON EL PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)
Haga clic aqui
19. COLOQUE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)
Haga clic
aqui
20. COLOQUE EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aqui
21. COLOQUE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA
Haga clic aqui
22. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
23. INICIE EL SISTEMA DE CONTROL DEL ELEVALUNAS ELECTRICO
Haga clic aqui
24. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELECTRICO
Haga clic
aqui
