INSTALACION

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Instale el subconjunto del cable de control de la cerradura de la puerta del compartimiento de equipajes.

2. INSTALE LA MANILLA INTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Conecte el cable.

(b) Enganche las 2 garras e instale la manilla interior de la puerta del compartimiento de equipajes.

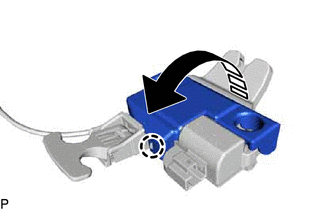

(c) Enganche la garra tal y como se muestra en la ilustracion.

Instalar en esta direccion

3. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta del compartimiento de equipajes.

(b) Instale el conjunto de la cerradura de la puerta del compartimiento de equipajes con los 2 pernos.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

(c) Conecte el subconjunto del cable de control de cierre de la puerta del compartimiento de equipajes al conjunto del cilindro de la cerradura de la puerta del compartimiento de equipajes.

(d) Enganche la abrazadera.

(e) Conecte el conector.

4. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
