Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PRECAUCION / AVISO / OBSERVACION

OBSERVACION:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuacion es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

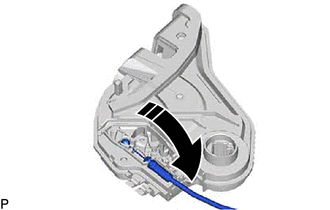

(a) Coloque el conjunto del cable de la cerradura interior de la puerta trasera como se muestra en la ilustracion.

Instalar en esta direccion

2. COLOQUE EL CONJUNTO DEL CABLE DE MANDO A DISTANCIA DE LA CERRADURA DE LA PUERTA TRASERA

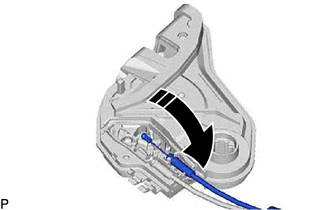

(a) Coloque el conjunto del cable de control remoto de la cerradura de la puerta trasera como se muestra en la ilustracion.

Instalar en esta direccion

3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DE LA CERRADURA DE LA PUERTA TRASERA

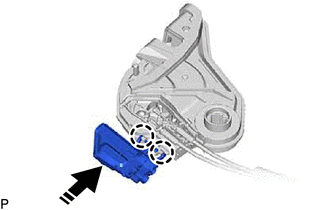

(a) Enganche las 2 garras tal y como se muestra en la ilustracion.

Instalar en esta direccion

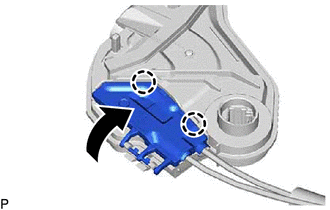

(b) Enganche las 2 garras para instalar el subconjunto de la cubierta de la cerradura de la puerta trasera como se muestra en la ilustracion.

4. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

AVISO:

• Si vuelve a utilizar el conjunto de la cerradura de las puertas traseras con motor, sustituya el sello del mazo de cables de la cerradura por uno nuevo.
• No permita que se adhiera grasa o polvo a la superficie de instalacion del sello del mazo de cables de la cerradura de la puerta.
• Si se vuelve a utilizar el sello del mazo de cables de la cerradura de la puerta o si dicho sello esta danado, puede introducirse agua. Esto puede provocar una averia en el conjunto de la cerradura de la puerta trasera con motor.

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta trasera con motor.

(b) Si vuelve a utilizar el conjunto de la cerradura de la puerta trasera con motor:

(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta trasera con motor.

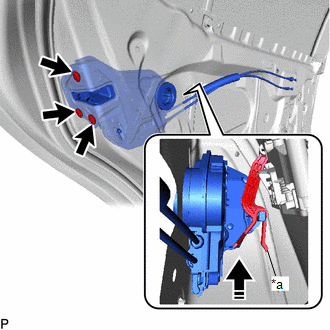

(c) Conecte el conjunto de la cerradura de la puerta trasera con motor a la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera y ajustela al panel de la puerta trasera.

*a	Placa de desbloqueo
	Instalar en esta direccion

OBSERVACION:

Asegurese de que la placa de desbloqueo del subconjunto del bastidor de la manilla exterior de la puerta trasera este bien conectada al conjunto de la cerradura de las puertas traseras con motor.

(d) Instale el conjunto de la cerradura de la puerta trasera con motor con los 3 tornillos con una llave de cubo "TORX" T30.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

5. INSTALE EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA

Haga clic aqui

6. COLOQUE EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

Haga clic aqui

7. COLOQUE EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aqui

8. CONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA

(a) Conecte la banda protectora de la puerta trasera.

9. INSTALE EL CARRIL DE LA VENTANILLA TRASERA

Haga clic aqui

10. COLOQUE EL PROTECTOR DEL PANEL DE LA PUERTA TRASERA

Haga clic aqui

11. COLOQUE EL SELLO DE VENTILACION DE LA PUERTA TRASERA NO. 1

Haga clic aqui

12. COLOQUE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aqui

13. COLOQUE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2

Haga clic aqui

14. COLOQUE LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LAS VENTANILLAS TRASERAS

Haga clic aqui

15. COLOQUE EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA TRASERA

Haga clic aqui

16. COLOQUE EL CONJUNTO DEL REPOSABRAZOS TRASERO

Haga clic aqui

17. COLOQUE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aqui

18. COLOQUE EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aqui

19. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

20. INICIE EL SISTEMA DE CONTROL DEL ELEVALUNAS ELECTRICO

Haga clic aqui

21. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELECTRICO

Haga clic aqui
