INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DEL MOTOR

(a) Verifique la resistencia.

(1) Mida la resistencia segun los valores de la tabla a continuacion.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

5 (SS1) - 6 (AGND)

1 (SS2) - 6 (AGND)

Sin pulsar

10 k? o superior

Pulsado

Inferior a 1 ?

Si el resultado no es el especificado, sustituya el interruptor del motor.

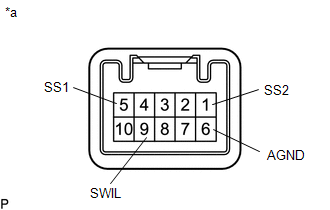

*a

Componente sin mazo de cables conectado

(Interruptor del motor)

(b) Inspeccione la iluminacion del LED.

(1) Aplique tension de la bateria entre los terminales del interruptor de encendido y compruebe el estado de la iluminacion del indicador de dicho interruptor.

OK:

Estado

Condicion especificada

Terminal positivo (+) de la bateria > Terminal 9 (SWIL)

Terminal negativo (-) de la bateria > Terminal 6 (AGND)

Se enciende

OBSERVACION:

Si el resultado no es el especificado, sustituya el interruptor del motor.

ExtracciOn
EXTRACCION PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1 Haga clic aqui 2. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS INFERIOR Haga clic a ...

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL INTERRUPTOR DEL MOTOR (a) Enganche las 2 garras e instale el interruptor del motor en conjunto de la moldura de acabado inferior del panel de instrumentos. ...
