INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2
(a) Enganche la garra para instalar el conjunto del medidor del sensor del nivel de combustible No. 2 en el subconjunto del tubo principal y de retorno de combustible trasero.
AVISO:
Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible n° 2.
(b) Enganche las 2 abrazaderas para conectar el mazo de cables al subconjunto del tubo de retorno y principal de combustible trasero.
AVISO:
(c) Conecte el conector del conjunto del medidor del sensor del nivel de combustible n° 2.
2. INSTALE EL SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO
(a) Coloque una junta nueva del tubo de aspiracion de combustible en el conjunto del deposito de combustible.
(b) Conecte el subconjunto del tubo de ventilacion de retorno del combustible y coloque el subconjunto del tubo principal y de retorno de combustible trasero en el conjunto del deposito de combustible.
Haga clic aqui
AVISO:
*1 | Subconjunto del tubo de ventilacion de retorno de combustible |
![]() |
Parte delantera del vehiculo |

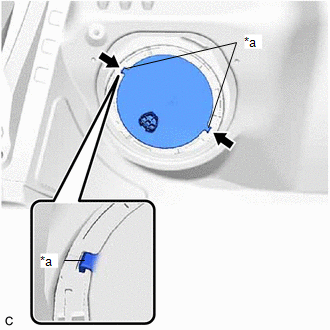

(c) Alinee los salientes del subconjunto del tubo principal y de retorno de combustible trasero con las muescas del conjunto del deposito de combustible.
*a | Saliente |
![]() |
Muesca |
3. INSTALE EL RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE
(a) Instale el reten del medidor de la bomba de combustible.
(1) Mientras presiona hacia abajo el subconjunto del tubo de retorno y principal de combustible trasero, instale temporalmente el reten del medidor de la bomba de combustible.

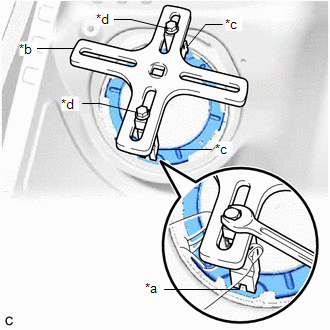

(2) Coloque la SST (placa) y la SST (garra) de forma provisional en el reten del medidor de la bomba de combustible. SST: 09808-01071 SST: 09808-14031 09808-01030 09808-01090 OBSERVACION: Inserte firmemente los extremos de la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible. |
|

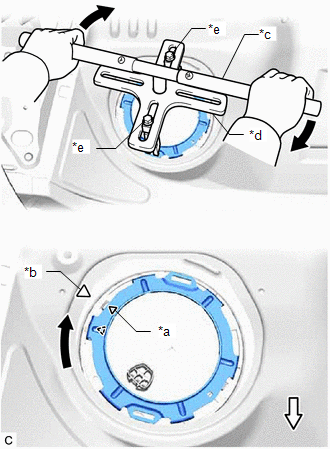

(3) Mientras presiona firmemente la SST (garra) en los puntos de insercion del reten del medidor de la bomba de combustible, apriete la SST (perno).
(4) Coloque la SST (mango) en la SST (placa).
*a | Marca triangular (reten del medidor de la bomba de combustible) |
*b | Marca triangular (conjunto del deposito de combustible) |
*c | SST (mango) |
*d | SST (placa) |
*e | SST (perno) |
![]() |
Parte delantera |
SST: 09808-14031
09808-01010
(5) Gire el reten del medidor de la bomba de combustible con la SST de forma que la marca triangular de dicho reten se alinee con la marca triangular del conjunto del deposito de combustible para instalar el subconjunto del tubo principal y de retorno de combustible trasero en el conjunto del deposito de combustible.
AVISO:

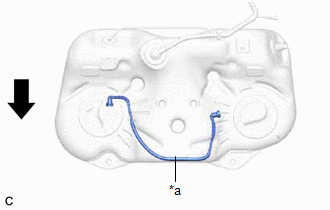

(b) Enganche la garra e instale la abrazadera del tubo de combustible No. 1.
4. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO
(a) Elimine cualquier resto de la cinta de butilo de la cubierta del orificio de mantenimiento del piso trasero y la carroceria del vehiculo.
(b) Limpie las superficies de instalacion de la cubierta del orificio de mantenimiento del piso trasero y la carroceria del vehiculo.
(c) Conecte el conector del subconjunto del tubo principal y de retorno de combustible trasero.

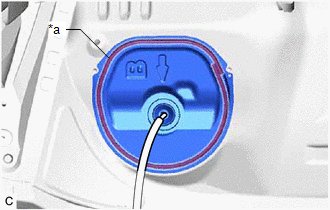

(d) Instale la cubierta del orificio de mantenimiento del piso trasero con cinta de butilo nueva. AVISO: Instale firmemente la cubierta del orificio de mantenimiento del piso trasero. |
|
5. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE
(a) Enganche las 2 garras e instale el conjunto del medidor del sensor del nivel de combustible en el conjunto del tubo de aspiracion de combustible con bomba y medidor.
AVISO:
Tenga cuidado de no doblar el brazo del conjunto del sensor de nivel del combustible.
(b) Enganche las 3 abrazaderas para conectar el mazo de cables en el conjunto del tubo de aspiracion del combustible con bomba y medidor.
AVISO:
(c) Conecte el conector del conjunto del sensor de nivel del combustible.
6. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui
