INSPECCION EN EL VEHICULO
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
Consulte la tabla de diagnosticos de problemas.
Haga clic aqui .gif)
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
2. EXTRAIGA LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
5. INSPECCIONE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR

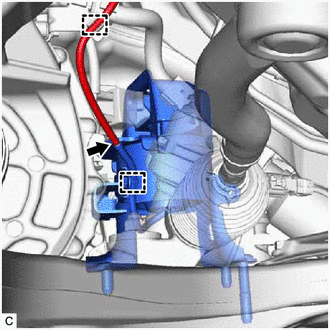

| (a) Desenganche las 2 abrazaderas para separar la manguera de vacio. |
|
(b) Desconecte la manguera de vacio.

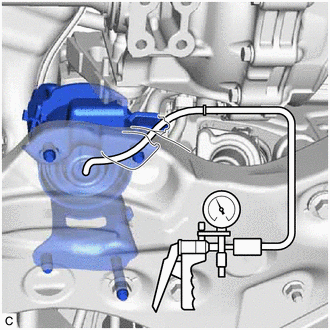

| (c) Utilice una bomba de vacio para aplicar un vacio de 80 kPa (600 mmHg, 23.6 Hg.pulg.) y espere 1 minuto. |
|
(d) Compruebe que no haya cambios en el movimiento de la aguja del medidor de la bomba de vacio.
OK:
Persiste la presion de vacio.
(e) Asegurese de que no haya fugas de liquido debido a la rotura del diafragma.
(f) Conecte la manguera de vacio.
(g) Enganche las 2 abrazaderas para instalar la manguera de vacio.
6. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aqui
7. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aqui
8. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aqui
9. COLOQUE LA ALMOHADILLA DE EXTENSION DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aqui
