EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del aislante de montaje trasero del motor.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
Sustitucion del ECM |
Registro del numero de identificacion del vehiculo (VIN) |
Se enciende el MIL |
|
Registro del identificador de comunicacion de la ECU (sistema inmovilizador) |
Funcion de arranque del motor |
| |
La fuga de gas del sistema de escape esta reparada |
Inspeccion posterior a la reparacion |
|
|
Sustitucion del ECM (Si es posible, lea el codigo de compensacion del transeje del antiguo ECM) |
|
|
|
Sustitucion del ECM (Si es imposible, lea el codigo de compensacion del transeje del ECM anterior) |
| ||
Sustitucion del liquido del transeje automatico |
Reinicio de la estimacion de la degradacion termica del ATF |
El valor del elemento de la lista de datos "Estimacion de la degradacion termica del ATF" no se calculo correctamente. |
|
Sustitucion del ECM*1 |
Registro del codigo |
|
|
Sustitucion del ECM*2 |
Registro del codigo |
|
|
Sustitucion del conjunto del parachoques delantero (con sistema de supervision de vista panoramica) |
Ajuste de la vista de la camara de television delantera |
Sistema de monitoreo de vista panoramica |
|
Suspension, neumaticos, etc. (La altura del vehiculo cambia debido a la suspension o a la sustitucion de los neumaticos) |
| ||
Ajuste de la alineacion de las ruedas delanteras |
|
|
|
Suspension, neumaticos, etc. (La altura del vehiculo cambia debido a la suspension o a la sustitucion de los neumaticos) |
Eje optico del conjunto de la camara de television trasera (configuracion de la posicion de la camara trasera) |
Sistema de supervision de asistencia al estacionamiento |
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL BASTIDOR DELANTERO
Haga clic aqui
2. EXTRAIGA EL AISLANTE DE MONTAJE TRASERO DEL MOTOR
(a) Extraiga el perno y el aislante de montaje trasero del motor del soporte de montaje trasero del motor. |
|

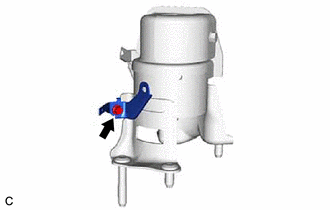

(b) Extraiga el perno y el soporte de la abrazadera del mazo de cables del aislante del montaje trasero del motor. |
|

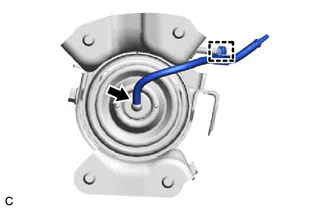

(c) Desenganche la abrazadera y extraiga la manguera de vacio del aislante de montaje trasero del motor. |
|
