INSPECCION EN EL VEHICULO
PROCEDIMIENTO

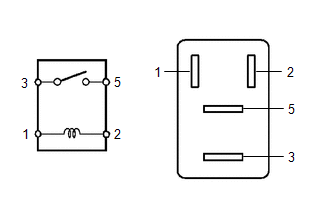

1. INSPECCIONE EL RELE PRINCIPAL DE LA INYECCION ELECTRONICA DE COMBUSTIBLE No. 1 (EFI MAIN NO. 1)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele principal de la inyeccion electronica de combustible No. 1 (EFI MAIN No. 1). |
|
2. INSPECCIONE EL RELE PRINCIPAL DE LA INYECCION ELECTRONICA DE COMBUSTIBLE No. 2 (EFI-MAIN No. 2)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele principal de la inyeccion electronica de combustible No. 2 (EFI MAIN No. 2). |
|
3. INSPECCIONE EL RELE PRINCIPAL DE LA INYECCION ELECTRONICA DE COMBUSTIBLE No. 3 (EFI-MAIN No. 3)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele principal de la inyeccion electronica de combustible No. 3 (EFI MAIN No. 3). |
|
4. INSPECCIONE EL RELE DE INYECCION EFI (D INJ)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele del inyector EFI (D INJ). |
|
5. INSPECCIONE EL RELE DE VVT (VVT)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el rele de VVT (VVT). |
|
6. INSPECCIONE EL RELE DE ENCENDIDO No. 2 (IG2 No. 1)
| (a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no coincide con el especificado, sustituya el rele de encendido No. 2 (IG2 No. 1). |
|
RelE
InspecciOn En El VehIculoInstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
