INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí
PROCEDIMIENTO
1. INSTALE LA JUNTA TÓRICA
OBSERVACIÓN:
Realice este procedimiento únicamente cuando sea necesario sustituir la junta tórica.
(a) Limpie la ranura de la junta tórica del conjunto del solenoide de control de aceite de la distribución de la leva.
AVISO:
Asegúrese de que la ranura de la junta tórica está limpia de partículas extrañas.

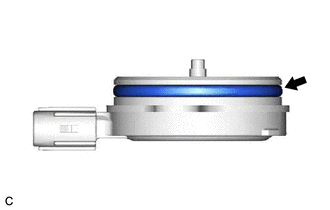

(b) Coloque una junta tórica nueva en el conjunto del solenoide de control de aceite de la distribución de la leva.
AVISO:
No dañe la junta tórica al colocarla.
2. INSTALE EL CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE DISTRIBUCIÓN DE LEVAS
(a) Aplique una fina capa de aceite de motor a la junta tórica del conjunto del solenoide de control de aceite de la distribución de la leva. AVISO: Si vuelve a utilizar el conjunto del solenoide de control de aceite de la distribución de la leva, inspeccione la junta tórica. |
|
(b) Utilice una llave de cubo de 8 mm para colocar el conjunto del solenoide de control de aceite de la distribución de la leva en el conjunto de la cubierta del engranaje de distribución No. 2 con 2 pernos nuevos.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
AVISO:
(c) Conecte el conector del conjunto del solenoide de control de aceite de la distribución de la leva.
3. VERIFIQUE SI HAY FUGAS DE ACEITE DEL MOTOR
Haga clic aquí
4. INSTALE LA CUBIERTA DEL MOTOR NO. 2
Haga clic aquí
5. INSTALE EL SOPORTE DE LA ABRAZADERA DEL TUBO DEL FRENO NO. 2
(a) Enganche la abrazadera para instalar el soporte de la abrazadera del tubo del freno n° 2.
(b) Conecte el soporte de la abrazadera del tubo del freno n° 2 a la carrocería del vehículo con el perno.
Torque:
7.0 N·m {71 kgf·cm, 62 in·lbf}
(c) Enganche las 3 abrazaderas para colocar la abrazadera de tubo.
6. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR NO. 1
Haga clic aquí
