EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la cámara de reconocimiento de avance.
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Pieza de sustitución o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Cámara de reconocimiento de avance |
Ajuste la cámara de reconocimiento de avance |
| Ajuste de referencia (reconocimiento de una sola vez):
o Ajuste de referencia (reconocimiento secuencial):
o Ajuste de conducción:
|
AVISO:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 2
(a) Tire de la cubierta de reconocimiento de avance No. 2 en la dirección indicada por la flecha (1), como se muestra en la ilustración, para desenganchar las 2 garras.
AVISO:
Si se desengancha estas garras por separado, podrían romperse. Inserte un extractor de molduras entre ellas y tire hacia abajo para desenganchar las garras al mismo tiempo.
![]() |
Extraiga en esta dirección (1) |
![]() |
Extraiga en esta dirección (2). |
(b) Tire de la cubierta de reconocimiento de avance No. 2 en la dirección indicada por la flecha (2), como se muestra en la ilustración, para desenganchar las 2 guías y extraer la cubierta de reconocimiento de avance No. 2.
2. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 1

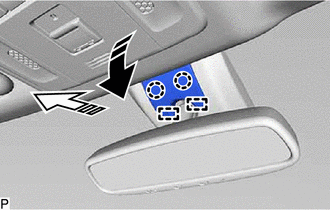

(a) Desenganche los 2 clips y las 2 guías para extraer la cubierta de reconocimiento delantera No. 1, tal como se muestra en la ilustración.
AVISO:
Para evitar daños en las guías, deslice siempre la cubierta de reconocimiento delantera No. 1 hacia el cristal del parabrisas.
![]() | Extraiga en esta dirección. |
3. EXTRAIGA EL CIERRE DE RECONOCIMIENTO DE AVANCE

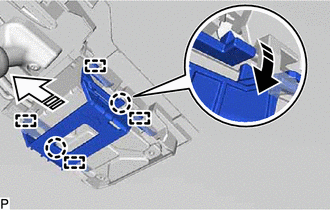

(a) Desenganche las 2 garras en la dirección indicada por la flecha (1) como se muestra en la ilustración.
![]() | Extraiga en esta dirección (1) |
![]() |
Extraiga en esta dirección (2) |
(b) Desenganche las 4 guías en la dirección indicada por la flecha (2) de la ilustración para extraer el cierre del reconocimiento de avance.
4. EXTRAIGA LA CÁMARA DE RECONOCIMIENTO DE AVANCE
AVISO:
Si la cámara de reconocimiento de avance ha sido golpeada o se ha caído, sustitúyala por uno nuevo.
(a) Desacople el conector.
![]() | Extraiga en esta dirección |
AVISO:
Al desconectar el conector, no tire con fuerza del mazo de cables.

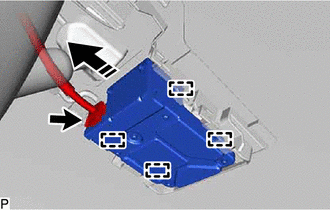

(b) Desenganche las 4 guías y extraiga la cámara de reconocimiento de avance, tal como se muestra en la ilustración.
AVISO:
