Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL SOPORTE DEL BRAZO DE LA SUSPENSIÓN TRASERA

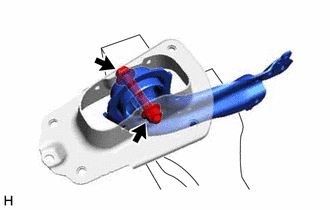

(a) Instale provisionalmente el soporte del brazo de la suspensión trasera en el conjunto del eje de salida trasero con el perno y la tuerca. AVISO: Inserte el perno desde la parte interior del vehículo.

(b) Ubique el conjunto del eje de salida trasero como se muestra en la ilustración. Longitud de referencia (A): para 2WD 120 mm (4.72 pulg.) para AWD 128 mm (5.04 pulg.)

*a Superficie superior del soporte del brazo de la suspensión trasera

(c) Apriete totalmente la tuerca.

Torque:

120 N·m {1224 kgf·cm, 89 ft·lbf}

2. INSTALE LA CUBIERTA DEL BRAZO DE LA SUSPENSIÓN TRASERA

(a) Enganche las 4 garras e instale la cubierta del brazo de la suspensión trasera.

3. INSTALE EL CONJUNTO DEL EJE DE SALIDA TRASERO

(a) Con un gato de transmisión y un taco de madera, sujete el conjunto del brazo de la suspensión trasera No. 2.

AVISO:

• Asegúrese de elevar lentamente el conjunto del brazo de suspensión trasera No. 2 con el gato.
• Asegúrese de realizar esta operación con el vehículo lo más bajo posible.

(b) Instale el conjunto del brazo del eje de salida trasero en el vehículo con los 4 pernos.

Torque:

90 N·m {918 kgf·cm, 66 ft·lbf}

(c) para 2WD:

(1) Instale el conjunto del eje de salida trasero en el conjunto del soporte del eje trasero con los 2 pernos.

Torque:

135 N·m {1377 kgf·cm, 100 ft·lbf}

(d) para AWD:

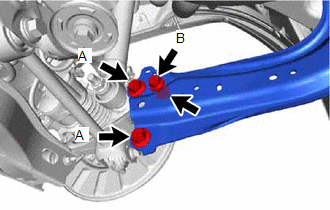

(1) Instale el conjunto del eje de salida trasero en el conjunto del soporte del eje trasero con los 3 pernos y la tuerca. Torque: Perno (A) : 135 N·m {1377 kgf·cm, 100 ft·lbf} Perno (B) : 75 N·m {765 kgf·cm, 55 ft·lbf}

4. INSTALE EL CABLE DEL SENSOR DE CONTROL DE DERRAPE (sin sistema del freno de estacionamiento eléctrico)

(a) Instale el cable del sensor de control de derrape en el conjunto del eje de salida trasero con el perno.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

(b) Enganche las 2 abrazaderas.

5. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 3 (sin sistema del freno de estacionamiento eléctrico)

(a) Instale el conjunto del cable del freno de estacionamiento No. 3 en el conjunto del eje de salida trasero con la tuerca.

Torque:

15.5 N·m {158 kgf·cm, 11 ft·lbf}

6. INSTALE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO N° 2 (con sistema del freno de estacionamiento eléctrico)

(a) Instale el conjunto del cable del freno de estacionamiento No. 2 en el conjunto del eje de salida trasero con la tuerca.

Torque:

15.5 N·m {158 kgf·cm, 11 ft·lbf}

(b) Enganche las 2 abrazaderas.

7. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO (para 2WD)

Haga clic aquí

8. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1 (para 2WD)

(a) para el lado derecho:

Haga clic aquí

9. INSTALE LA CUBIERTA INFERIOR DEL PISO N° 2 (para 2WD)

(a) para el lado izquierdo:

Haga clic aquí

10. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1 (para AWD)

(a) para el lado derecho:

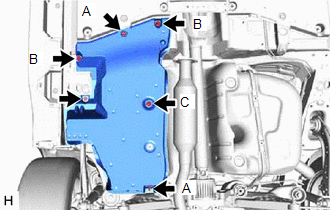

(1) Instale la cubierta inferior del piso No. 1 con los 2 ojales (B) y el clip (C).

(2) Instale el perno y los 2 clips (A).

Torque:

Perno :

7.5 N·m {76 kgf·cm, 66 in·lbf}

11. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 2 (para AWD)

(a) para el lado izquierdo:

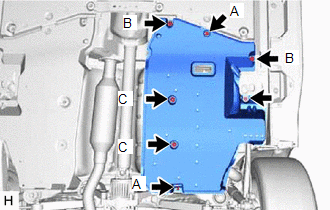

(1) Instale la cubierta inferior del piso No. 2 con los 2 ojales (B) y los 2 clips (C).

(2) Instale los pernos y los 2 clips (A).

Torque:

Perno :

7.5 N·m {76 kgf·cm, 66 in·lbf}

12. COLOQUE LA RUEDA TRASERA

Haga clic aquí

13. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

14. REALICE LA INICIALIZACIÓN
