INSTALACIÓN

PROCEDIMIENTO

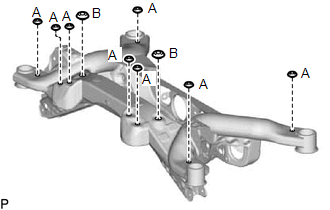

1. COLOQUE EL TAPÓN DEL ORIFICIO

(a) Coloque los 10 tapones de orificios en el subconjunto del elemento de la suspensión trasera.

OBSERVACIÓN:

El tapón del orificio puede tener 2 formas diferentes.

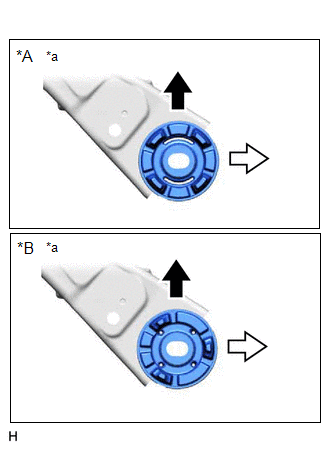

2. INSTALE EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA (para el lado izquierdo)

(a) Confirme la dirección de la instalación y coloque provisionalmente un nuevo elemento amortiguador de montaje del cuerpo delantero del elemento de la suspensión trasera.

AVISO:

Coloque el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera en la dirección correcta.
No lubrique el manguito exterior del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera.

*A	Tipo A
*B	Tipo B
*a	Vista desde debajo
	Parte delantera del vehículo
	Fuera del vehículo

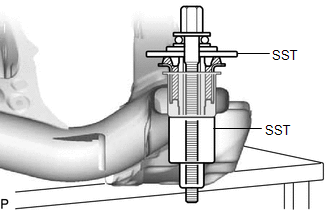

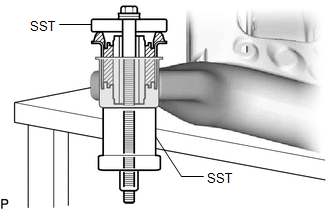

(b) Coloque la SST como se indica en la ilustración.

SST: SST (09570-24011)

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01050

AVISO:

Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

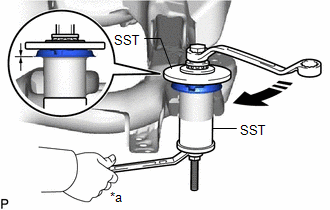

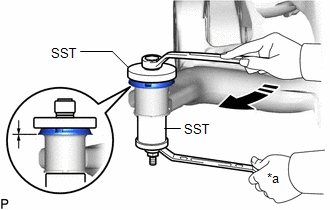

(c) Utilice la SST para instalar el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera hasta que no haya espacio libre entre el subconjunto del elemento de la suspensión trasera y el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera.

SST: SST (09570-24011)

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01050

AVISO:

Si el subconjunto del elemento de la suspensión trasera está rayado, aplique pintura a las zonas rayadas del subconjunto del elemento de la suspensión trasera.

*a	Sujetar
	Girar

(d) Extraiga la SST del subconjunto del elemento de la suspensión trasera.

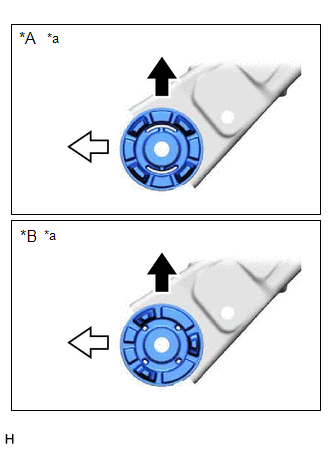

3. INSTALE EL ELEMENTO AMORTIGUADOR DELANTERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA (para el lado derecho)

(a) Confirme la dirección de la instalación y coloque provisionalmente un nuevo elemento amortiguador de montaje del cuerpo delantero del elemento de la suspensión trasera.

AVISO:

Coloque el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera en la dirección correcta.
No lubrique el manguito exterior del elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera.

*A	Tipo A
*B	Tipo B
*a	Vista desde debajo
	Parte delantera del vehículo
	Fuera del vehículo

(b) Instale la SST siguiendo el mismo procedimiento que en el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera (lado izquierdo).

SST: SST (09570-24011)

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01050

AVISO:

Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

SST: SST (09570-24011)

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01050

AVISO:

Si el subconjunto del elemento de la suspensión trasera está rayado, aplique pintura a las zonas rayadas del subconjunto del elemento de la suspensión trasera.

OBSERVACIÓN:

Siga el mismo procedimiento que en el elemento amortiguador delantero de montaje del cuerpo del elemento de la suspensión trasera (lado izquierdo).

(d) Extraiga la SST del subconjunto del elemento de la suspensión trasera.

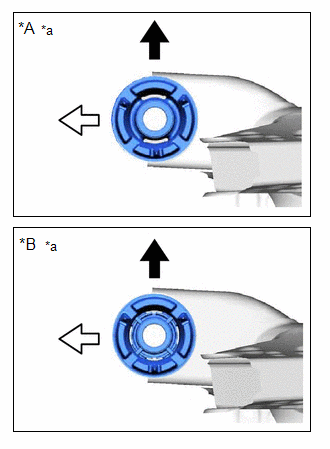

4. INSTALE EL ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA

(a) Confirme la dirección de la instalación y coloque provisionalmente un nuevo elemento amortiguador izquierdo de montaje del cuerpo trasero del elemento de la suspensión trasera.

AVISO:

Coloque el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera en la dirección correcta.
No lubrique el manguito exterior del elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera.

*A	Tipo A
*B	Tipo B
*a	Vista desde debajo
	Parte delantera del vehículo
	Fuera del vehículo

(b) Coloque la SST como se indica en la ilustración.

SST: 09710-28031

09711-02030

09711-02040

94622-51200

SST: 09950-60021

09951-00720

09951-00890

AVISO:

Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

(c) Utilice la SST para instalar el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera hasta que no haya espacio libre entre el subconjunto del elemento de la suspensión trasera y el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera.

SST: 09710-28031

09711-02030

09711-02040

94622-51200

SST: 09950-60021

09951-00720

09951-00890

AVISO:

Si el subconjunto del elemento de la suspensión trasera está rayado, aplique pintura a las zonas rayadas del subconjunto del elemento de la suspensión trasera.

*a	Sujetar
	Girar

(d) Extraiga la SST del subconjunto del elemento de la suspensión trasera.

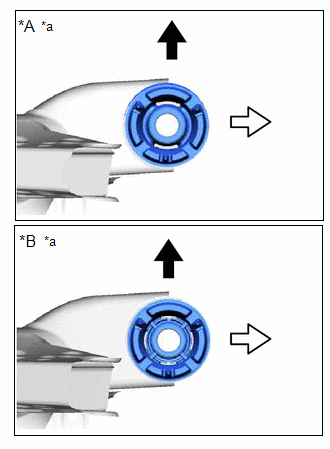

5. INSTALE EL ELEMENTO AMORTIGUADOR TRASERO DERECHO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN TRASERA

(a) Confirme la dirección de la instalación y coloque provisionalmente un nuevo elemento amortiguador derecho de montaje del cuerpo trasero del elemento de la suspensión trasera.

AVISO:

Coloque el elemento amortiguador trasero derecho de montaje del cuerpo del elemento de la suspensión trasera en la dirección correcta.
No lubrique el manguito exterior del elemento amortiguador trasero derecho de montaje del cuerpo del elemento de la suspensión trasera.

*A	Tipo A
*B	Tipo B
*a	Vista desde debajo
	Parte delantera del vehículo
	Fuera del vehículo

(b) Instale la SST siguiendo el mismo procedimiento que en el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera.

SST: 09710-28031

09711-02030

09711-02040

94622-51200

SST: 09950-60021

09951-00720

09951-00890

AVISO:

Aplique grasa de molibdeno a las roscas y a la punta del perno central de la SST antes de usarla.

(c) Utilice la SST para instalar el elemento amortiguador trasero derecho de montaje del cuerpo del elemento de la suspensión derecha hasta que no haya espacio libre entre el subconjunto del elemento de la suspensión trasera y el elemento amortiguador trasero de montaje del cuerpo del elemento de la suspensión trasera derecha.

SST: 09710-28031

09711-02030

09711-02040

94622-51200

SST: 09950-60021

09951-00720

09951-00890

AVISO:

Si el subconjunto del elemento de la suspensión trasera está rayado, aplique pintura a las zonas rayadas del subconjunto del elemento de la suspensión trasera.

OBSERVACIÓN:

Siga el mismo procedimiento que en el elemento amortiguador trasero izquierdo de montaje del cuerpo del elemento de la suspensión trasera.

(d) Extraiga la SST del subconjunto del elemento de la suspensión trasera.

6. INSTALE EL CONJUNTO SUPERIOR IZQUIERDO DEL BRAZO DE CONTROL TRASERO

Haga clic aquí

7. COLOQUE EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. INSTALE EL MAZO DE CABLES

(a) Enganche las 2 abrazaderas e instale el mazo de cables en el subconjunto del elemento de la suspensión trasera.

9. INSTALE EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

(a) Instale los 4 elementos amortiguadores del elemento de la suspensión trasera en el subconjunto del elemento de la suspensión trasera.

OBSERVACIÓN:

Si vuelve a utilizar el elemento amortiguador del elemento de la suspensión trasera, asegúrese de comprobar la marca de identificación y de instalarlo en la posición correcta.

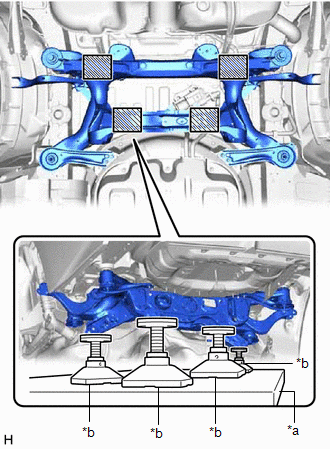

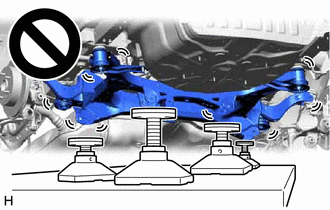

(b) Utilice un elevador del motor y 4 acopladores o herramientas equivalentes para sujetar el subconjunto del elemento de la suspensión trasera tal y como se muestra en la ilustración.

El subconjunto del elemento de suspensión trasero es un componente muy pesado. Asegúrese de que esté bien sujeto.
Si el subconjunto del elemento de la suspensión trasera no está bien sujeto podría caerse y provocar lesiones graves.

AVISO:

Coloque accesorios o herramientas equivalentes para mantener nivelado el subconjunto del elemento de la suspensión trasera.
Sujete el subconjunto del elemento de la suspensión trasera hasta que la instalación se haya completado.

*a	Elevador del motor
*b	Elemento de fijación
	Punto de colocación del dispositivo de acoplamiento

(c) Levante el subconjunto del elemento de la suspensión trasera hasta que no haya espacio libre entre el subconjunto del elemento de la suspensión trasera y el vehículo.

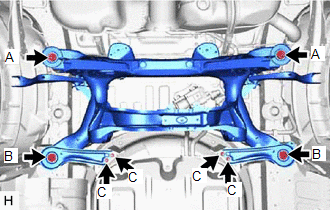

(d) Instale el subconjunto del elemento de la suspensión trasera con los 2 topes inferiores del elemento de la suspensión trasera, el refuerzo inferior izquierdo del elemento de la suspensión trasera y el refuerzo inferior derecho del elemento de la suspensión trasera, 2 pernos y 6 tuercas.

Torque:

Perno A :

158 N·m {1611 kgf·cm, 117 ft·lbf}

Tuerca B :

158 N·m {1611 kgf·cm, 117 ft·lbf}

Tuerca C :

18 N·m {184 kgf·cm, 13 ft·lbf}

(e) Pase el conector por el orificio hacia la parte interior del vehículo e instale el ojal del cable del mazo de cables.

(f) Conecte el conector y enganche la abrazadera.

10. INSTALE LA ALMOHADILLA INTERIOR DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

11. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

12. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

Haga clic aquí

13. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

14. INSTALE EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

15. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

16. INSTALE PROVISIONALMENTE EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2

Haga clic aquí

17. INSTALE PROVISIONALMENTE EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA NO. 2

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. COLOQUE EL AMORTIGUADOR DEL SOPORTE DEL DIFERENCIAL TRASERO NO. 1

Haga clic aquí

19. INSTALE EL CONJUNTO DE LA TAPA DEL TRANSPORTADOR DEL DIFERENCIAL TRASERO

Haga clic aquí
