INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

(a) Instale un nuevo anillo de retención en el orificio del eje propulsor delantero.

AVISO:

Oriente el hueco del extremo del anillo de retención del orificio del eje propulsor delantero hacia abajo.

2. INSTALE EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

(a) Recubra el anillo de retención del conjunto delantero de la junta interna del eje propulsor delantero con grasa multiusos.

(b) Recubra las ranuras del conjunto de la junta interior del eje propulsor delantero con ATF WS genuino de Toyota.

(c) Recubra el borde del sello de aceite del eje propulsor delantero izquierdo con grasa multiusos y grasa del borde del lado del sello de aceite original de Toyota, tal como se muestra en la ilustración.

OBSERVACIÓN:

Aplique una capa fina de grasa multiusos y grasa del borde del lado del sello de aceite genuino Toyota a toda la circunferencia del sello de aceite del eje propulsor delantero izquierdo.

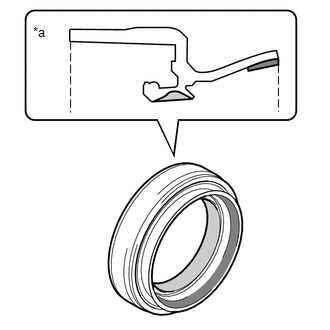

*a	Sección transversal del sello de aceite del eje propulsor delantero izquierdo
	Grasa multiusos
	Grasa del borde del lado del sello de aceite genuina Toyota

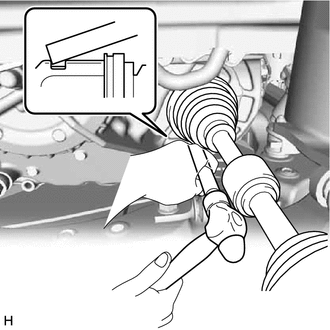

(d) Alinee las ranuras de la junta interior y, con una barra de latón y un martillo, instale el conjunto del eje propulsor delantero izquierdo. AVISO: Oriente el hueco del extremo del anillo de retención del orificio del eje propulsor delantero hacia abajo. Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero izquierdo. No dañe la funda de la junta interior del eje delantero. Asegúrese de centrar el conjunto izquierdo del eje propulsor delantero durante la instalación para evitar daños en el anillo de retención del orificio del eje propulsor delantero. OBSERVACIÓN: Compruebe que el eje propulsor está firmemente acoplado basándose en la fuerza de reacción y el sonido.

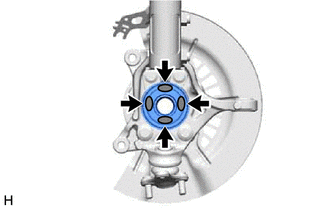

(e) Aplique de 0.1 a 0.3 g (0.00353 a 0.0105 oz.) de grasa para carrocerías Toyota W a cada una de las 4 áreas que se muestran en la ilustración.

Grasa para carrocerías Toyota W

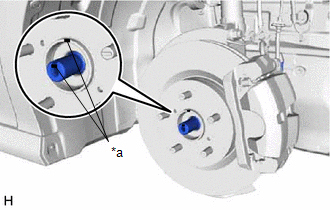

(f) Alinee las marcas de correspondencia e instale el conjunto del eje propulsor delantero izquierdo en el subconjunto del cubo del eje delantero. AVISO: No dañe la cubierta antipolvo del freno de disco delantero. Procure no dañar la funda de la junta exterior del eje delantero. Asegúrese de que no haya partículas extrañas en el deflector ni las superficies de contacto. No empuje el conjunto del eje delantero hacia el exterior del vehículo más de lo necesario. Procure no dañar el deflector.

*a Marca de correspondencia

3. INSTALE EL CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

(a) Recubra las ranuras del conjunto de la junta interior del eje delantero con ATF WS original de Toyota.

(b) Recubra el borde del sello de aceite del eje propulsor delantero derecho con grasa multiusos y grasa del borde del lado del sello de aceite original Toyota, tal como se muestra en la ilustración.

OBSERVACIÓN:

Aplique una capa fina de grasa multiusos y grasa del borde del lado del sello de aceite genuino Toyota a toda la circunferencia del sello de aceite del eje propulsor delantero derecho.

*a	Sección transversal del sello de aceite del eje propulsor delantero derecho
	Grasa multiusos
	Grasa del borde del lado del sello de aceite genuina Toyota

(c) Alinee las ranuras de la junta interior e inserte firmemente el conjunto derecho del eje propulsor delantero.

AVISO:

• Procure no dañar el sello de aceite del eje propulsor delantero derecho.
• Procure no dañar la funda de la junta interior del eje delantero.

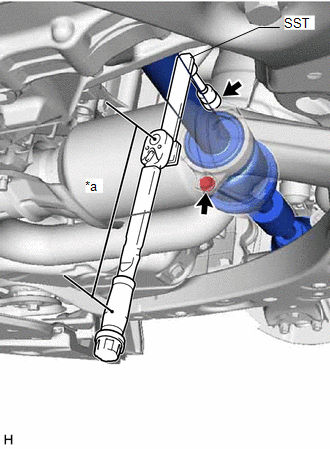

(d) Utilice la SST para instalar el conjunto derecho del eje propulsor delantero con los 2 pernos. SST: 09961-00950 Torque: Par de apriete especificado : 50.5 N·m {515 kgf·cm, 37 ft·lbf} OBSERVACIÓN: Calcule el valor del par de apriete cuando se cambia la longitud del punto de apoyo de la llave dinamométrica. Haga clic aquí Cuando utilice la SST (longitud del punto de apoyo de 150 mm (5.91 pulg.)) + llave dinamométrica (longitud del punto de apoyo de 255 mm ( 10.00 pulg.)): 31.8 N*m (324 kgf*cm, 23 lbf*pi.)

*a Longitud del punto de apoyo de la llave dinamométrica

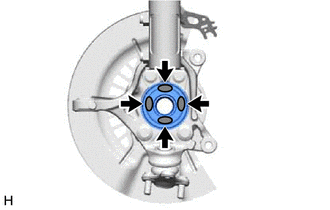

(e) Aplique de 0.1 a 0.3 g (0.00353 a 0.0105 oz.) de grasa para carrocerías Toyota W a cada una de las 4 áreas que se muestran en la ilustración.

Grasa para carrocerías Toyota W

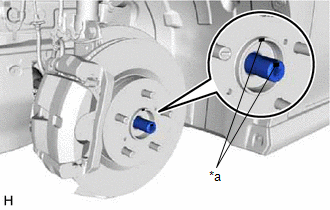

(f) Alinee las marcas de correspondencia e instale el conjunto del eje propulsor delantero derecho en el subconjunto del cubo del eje delantero. AVISO: No dañe la cubierta antipolvo del freno de disco delantero. Procure no dañar la funda de la junta exterior del eje delantero. Asegúrese de que no haya partículas extrañas en el deflector ni las superficies de contacto. No empuje el conjunto del eje delantero hacia el exterior del vehículo más de lo necesario. Procure no dañar el deflector.

*a Marca de correspondencia

4. CONECTE EL SUBCONJUNTO DEL BRAZO DE LA SUSPENSIÓN DELANTERA INFERIOR NO. 1

Haga clic aquí

5. INSTALE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

6. CONECTE EL CONJUNTO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

7. INSTALE EL SENSOR DE VELOCIDAD DELANTERO

Haga clic aquí

8. INSTALE LA TUERCA DEL EJE AXIAL DELANTERO

(a) Limpie las piezas roscadas del conjunto del eje propulsor delantero y una tuerca nueva del eje axial delantero con un disolvente que no deje residuos.

AVISO:

• Asegúrese de realizar este trabajo incluso cuando utilice un nuevo conjunto de eje propulsor delantero.
• Las partes roscadas no deben tener aceite ni cuerpos extraños.

(b) Coloque la tuerca del eje axial delantero con una llave de cubo profundo de 30 mm. Torque: 294 N·m {2998 kgf·cm, 217 ft·lbf} OBSERVACIÓN: Pise el pedal del freno para evitar que gire el eje propulsor.

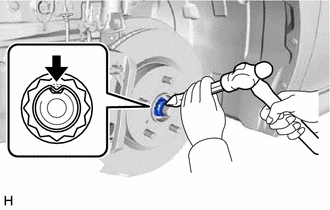

(c) Utilice un cincel y un martillo para introducir la tuerca del eje axial delantero.

9. AÑADA LÍQUIDO DE TRANSEJE AUTOMÁTICO

Haga clic aquí

10. INSTALE LAS RUEDAS DELANTERAS

Haga clic aquí

11. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí

12. COLOQUE EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

Haga clic aquí

13. COLOQUE EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA

Haga clic aquí

14. INSTALE LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

Haga clic aquí

15. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

16. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

17. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

18. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

19. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí
