Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL SOPORTE DEL DIFERENCIAL TRASERO

(a) Instale el soporte del diferencial trasero en el conjunto del soporte del diferencial trasero con 4 pernos nuevos.

Torque:

72 N·m {734 kgf·cm, 53 ft·lbf}

2. INSTALE EL SOPORTE DEL DIFERENCIAL N° 1 TRASERO

(a) Instale el soporte del diferencial trasero n° 1 en el conjunto del soporte del diferencial trasero con los 2 pernos nuevos.

Torque:

55 N·m {561 kgf·cm, 41 ft·lbf}

(b) Instale el tope del soporte del diferencial trasero superior en el soporte del diferencial trasero n° 1.

3. INSTALE EL SOPORTE DEL DIFERENCIAL TRASERO NO. 2

(a) Instale el soporte del diferencial trasero No. 2 en el conjunto del portador del diferencial trasero con los 2 pernos nuevos.

Torque:

55 N·m {561 kgf·cm, 41 ft·lbf}

(b) Instale el tope del soporte del diferencial trasero superior en el soporte del diferencial trasero No. 2.

4. COLOQUE EL CONJUNTO DEL PORTADOR DEL DIFERENCIAL TRASERO

AVISO:

• Tenga cuidado de no dañar la superficie de contacto al instalar el conjunto del portador del diferencial trasero.
• Al colocar el conjunto del portador del diferencial trasero, es posible que se salga el aceite sobrante.
• Apoye bien el conjunto del portador del diferencial trasero mientras realiza esta operación para evitar que se caiga o se incline demasiado el conjunto del portador del diferencial trasero.
• Coloque los pernos y las tuercas con el conjunto del portador del diferencial trasero asegurado.

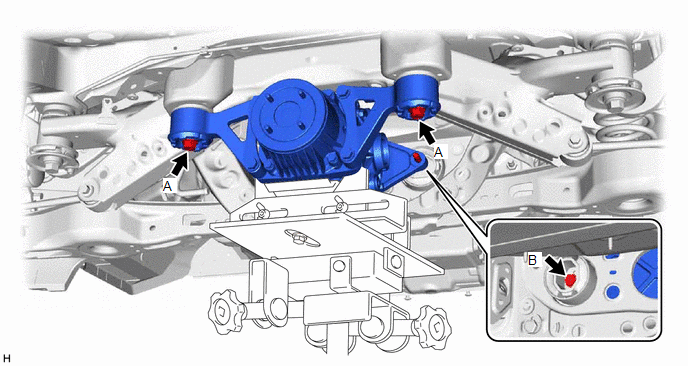

(a) Sostenga el conjunto del soporte del diferencial trasero con un gato de transmisión o equivalente.

(b) Instale provisionalmente el conjunto del portador del diferencial trasero en el subconjunto del elemento de la suspensión trasera con los 2 topes inferiores del soporte del diferencial trasero y los 3 pernos nuevos.

(c) Apriete los 2 pernos (A).

Torque:

86 N·m {877 kgf·cm, 63 ft·lbf}

AVISO:

No apriete los pernos con el cilindro interno o con el amortiguador del soporte del diferencial trasero inclinado.

(d) Ajuste el perno (B).

Torque:

130 N·m {1326 kgf·cm, 96 ft·lbf}

AVISO:

No apriete los pernos con el cilindro interno o con el amortiguador del soporte del diferencial trasero inclinado.

(e) Instale el tubo de ventilación.

(f) Coloque el soporte de la abrazadera del mazo de cables con el perno.

Torque:

19.6 N·m {200 kgf·cm, 14 ft·lbf}

(g) Conecte los 2 conectores.

(h) Enganche las 2 abrazaderas del mazo de cables.

5. INSTALE EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR TRASERO

Haga clic aquí

6. INSTALE EL CONJUNTO DEL EJE PROPULSOR TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento descrito para el lado izquierdo.

7. INSTALE LA BARRA ESTABILIZADORA TRASERA

Haga clic aquí

8. INSTALE EL CONJUNTO DEL PROPULSOR CON EJE DE COJINETE CENTRAL

Haga clic aquí

9. AGREGUE ACEITE DE DIFERENCIAL

Haga clic aquí

10. COMPRUEBE SI HAY FUGAS DE ACEITE DEL DIFERENCIAL
