UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
|

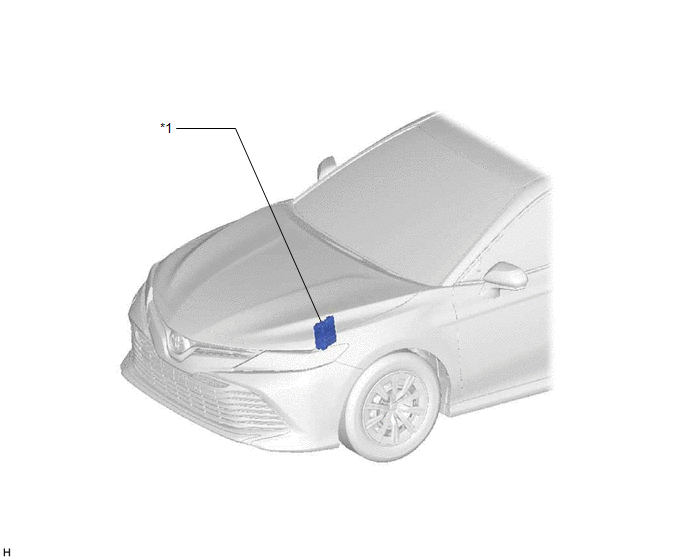

*1 | ECM |
- | - |
ILUSTRACIÓN
|

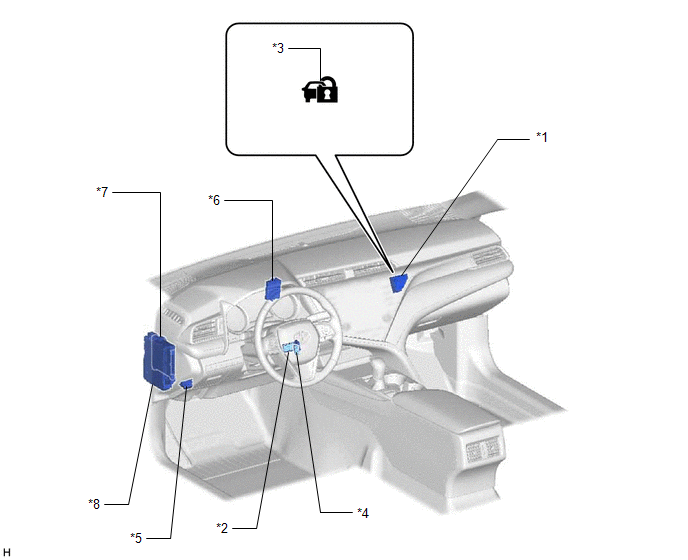

*1 | CONJUNTO DE LAS LUCES TESTIGO |
*2 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
|
*3 | INDICADOR LUMINOSO DE SEGURIDAD |
*4 | BOBINA DE LA LLAVE TRANSMISORA |
|
*5 | DLC3 |
*6 | CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA |
|
*7 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*8 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG2 NO. 3 - FUSIBLE ECU-B NO. 1 |
