INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO
(a) Coloque el conjunto del respaldo del asiento trasero en el habitaculo.
AVISO:
Tenga cuidado de no danar la carroceria del vehiculo.

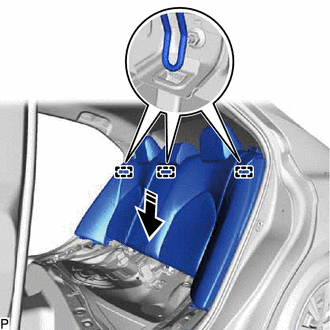

(b) Enganche los 3 ganchos, tal como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |
(c) Coloque el conjunto del respaldo trasero con los 4 pernos.
Torque:
18 N·m {184 kgf·cm, 13 ft·lbf}
(d) Conecte los 2 conectores.

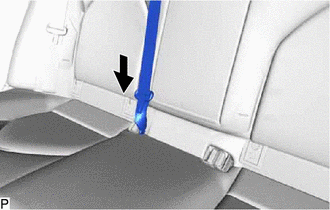

(e) Conecte cada cinturon de seguridad exterior del asiento trasero a la guia del cinturon de hombro del asiento trasero derecho, la guia del cinturon de hombro del asiento trasero izquierdo y la guia del cinturon de hombro del asiento trasero central.
2. INSTALE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

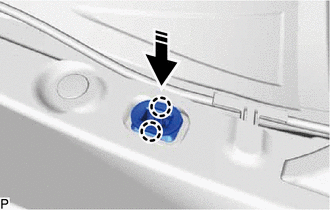

(a) Enganche las 2 garras e instale un gancho nuevo de bloqueo del cojin del asiento trasero como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
OBSERVACION:
Realice el mismo procedimiento para los lados izquierdo y derecho.
3. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO
(a) Coloque el conjunto del cojin del asiento trasero en la cabina.
AVISO:
Tenga cuidado de no danar la carroceria del vehiculo.

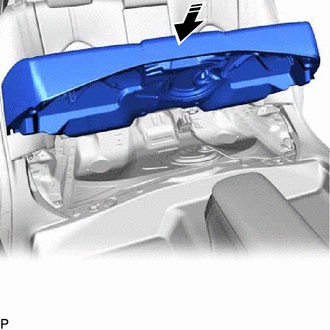

(b) Instale el conjunto del cojin del asiento trasero como se muestra en la ilustracion.
|
|
Instale en esta direccion |
(c) Si vuelve a utilizar el conjunto del cinturon de seguridad interior del asiento trasero derecho y el conjunto del cinturon de seguridad exterior del asiento trasero central:

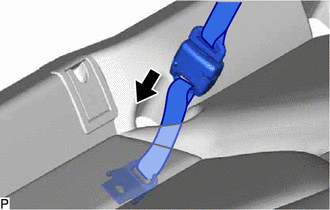

| (1) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero a traves del conjunto del cojin del asiento trasero como se indica en la ilustracion. |
|
| (2) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero como se indica en la ilustracion. |
|
(3) Conecte el conjunto del cinturon de seguridad interior del asiento trasero derecho con el perno y la arandela.

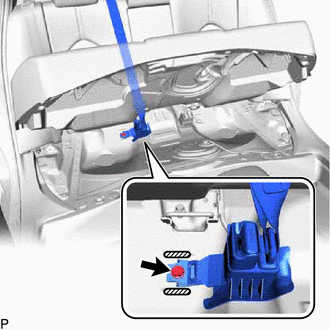

(4) Instale el conjunto del cinturon de seguridad interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero con el perno.
.png) |
Parte saliente |
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
AVISO:

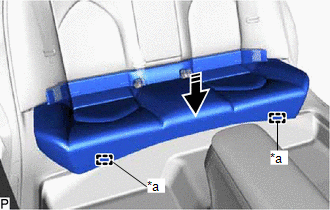

(d) Enganche los 2 ganchos del bastidor del cojin del asiento trasero como se muestra en la ilustracion para instalar el conjunto del cojin del asiento trasero.
|
*a | Gancho del bastidor del cojin del asiento trasero |
|
|
Instale en esta direccion |
AVISO:
Asegurese de que el conjunto del cojin del asiento trasero esta firmemente instalado.
(e) Al instalar un nuevo conjunto del cinturon de seguridad interior del asiento trasero derecho y un nuevo conjunto del cinturon de seguridad exterior del asiento trasero central:
| (1) Conecte el conjunto del cinturon de seguridad central exterior del asiento trasero como se muestra en la ilustracion. |
|
4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui .gif)
Para 2GR-FKS:
Haga clic aqui
5. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
6. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
