DESCRIPCIÓN DEL SISTEMA
DESCRIPCIÓN GENERAL DE LA FUNCIÓN DEL CARGADOR INALÁMBRICO
(a) El sistema de carga inalámbrica permite que los dispositivos recargables compatibles con Qi*, como un teléfono móvil, se recarguen con solo colocarlo sobre la zona de carga del conjunto del soporte del cargador inalámbrico del móvil (subconjunto del encastre de la caja de la consola delantera).
OBSERVACIÓN:
*: Qi (que se pronuncia "chi") es una tecnología inalámbrica que permite que los dispositivos se recarguen sin utilizar cables.
(b) Los dispositivos compatibles con Qi que no entren dentro del área de carga no se pueden utilizar. Si un dispositivo compatible con Qi no funciona de forma normal, consulte el manual de usuario del dispositivo.
(c) Se pueden cargar dispositivos recargables con Qi.
OBSERVACIÓN:

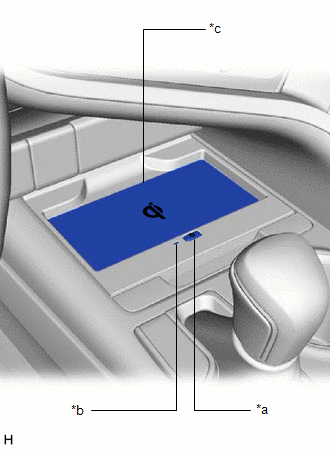

ESTADO DEL INDICADOR DE CARGA
|
*a | Interruptor del cargador inalámbrico móvil |
|
*b | Indicador luminoso (verde/ámbar) |
|
*c | Área de carga |
(a) El indicador luminoso muestra el estado de funcionamiento del sistema de carga inalámbrica.
|
Indicador | Condiciones de funcionamiento | |
|---|---|---|
|
Condición | Color | |
|
*1: Algunos dispositivos móviles, fundas o accesorios podrían no permitir que el indicador (verde) se encienda cuando se complete la carga, a pesar de que sean compatibles con Qi. Revise el dispositivo móvil para confirmar el estado de carga.

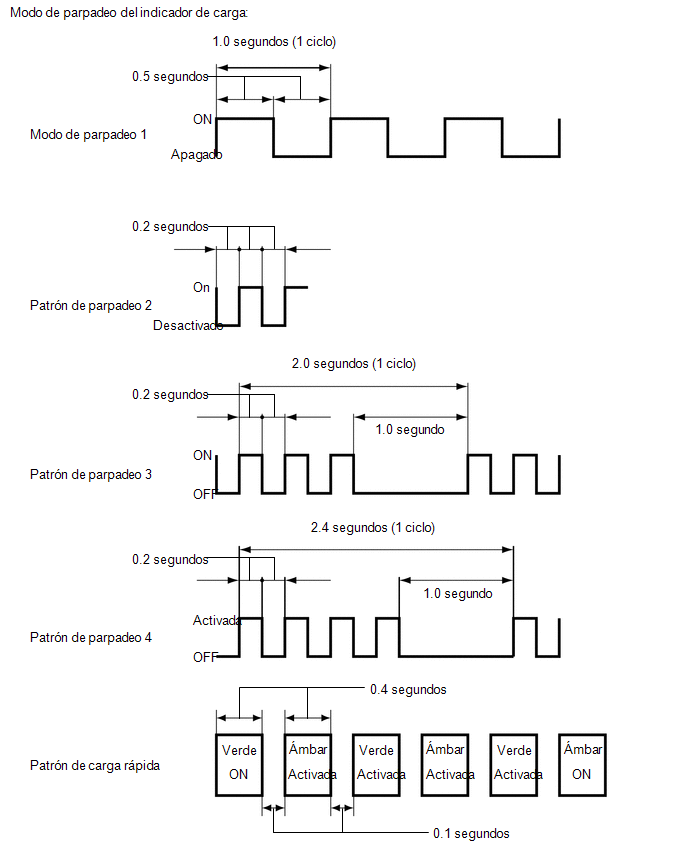

*2: Si se recibe la señal de suspensión de carga durante menos de 4.5 segundos, el indicador luminoso (verde) permanecerá encendido durante 4.5 segundos. *3: Consulte el siguiente diagrama para obtener más información sobre los patrones de parpadeo del indicador. *4: Es posible cambiar manualmente a la carga rápida únicamente cuando se utilizan dispositivos de carga que soportan una carga rápida. | ||
|
Desactivado | - |
Sistema de carga inalámbrica desactivado |
|
Activado | Verde |
|
| Activado |
Ámbar | Se está cargando un dispositivo recargable |
|
Activado (Para 4.5 seg.)*2 |
Verde | La carga se detiene de forma temporal debido a la recepción de una señal de suspensión de carga desde el sistema de llave inteligente. |
|
Parpadea (Patrón 1)*3 |
Ámbar | Se detecta un circuito abierto en el circuito de la señal de detección de carga |
|
Parpadea (Patrón 2)*3 |
Ámbar | La frecuencia de carga está cambiando |
|
Parpadea (Patrón 3)*3 |
Ámbar |
|
| Parpadea (Patrón 4)*3 | Ámbar |
La temperatura del conjunto del soporte del cargador inalámbrico del móvil (subconjunto del encastre de la caja de la consola delantera) es anormalmente alta |
|
ON | verde/ámbar (alterna) | Se está realizando una carga rápida*4 |
REANUDACIÓN DE LA CARGA
(a) Después de que se complete la carga, si el dispositivo recargable sigue en la misma posición en el área de carga, la carga se reanudará después de que transcurran 30 minutos.
(b) La carga se reanudará si el dispositivo recargable se mueve o se cambia de posición dentro del área de carga o se reemplaza por otro dispositivo recargable en un plazo de 30 minutos de completada la carga.
(c) Si el dispositivo recargable se mueve mientras se está cargando, la carga se reanudará cuando el dispositivo se coloque en el área de carga.
OBSERVACIÓN:
Si la carga se detiene y se reanuda varias veces debido a que el dispositivo recargable se mueve o existe un error de comunicación entre el sistema de carga inalámbrica y el dispositivo recargable, la carga se cancelará después de una determinada cantidad de veces para proteger el dispositivo recargable.
SUSPENSIÓN DE LA CARGA DEBIDO A LA VERIFICACIÓN DEL SUBCONJUNTO DEL TRANSMISOR DE LA LLAVE ELÉCTRICA
(a) El sistema de carga inalámbrica utiliza la misma frecuencia de ondas de radio que se utiliza para realizar la verificación del subconjunto del transmisor de la llave eléctrica. Por lo tanto, si se está realizando la verificación del subconjunto del transmisor de la llave eléctrica, la ECU de certificación (conjunto de la ECU de la llave inteligente) envía una señal de suspensión de carga al sistema de carga inalámbrica para suspender la carga.
OBSERVACIÓN:
(b) La ECU de certificación (conjunto de la ECU de la llave inteligente) envía la señal de suspensión de carga cuando se cumple alguna de las siguientes condiciones:
FUNCIÓN DE CAMBIO DE LA FRECUENCIA DE CARGA
(a) Si se genera ruido en la radio AM durante la carga, apague el sistema de carga inalámbrica y verifique si se reduce el ruido. Si el ruido se reduce, mantenga pulsado el interruptor de carga inalámbrica móvil durante aproximadamente 2 segundos para cambiar la frecuencia de carga y reducir el ruido.
OBSERVACIÓN:
Cuando se está cambiando la frecuencia de carga, el indicador (ámbar) parpadea (patrón 2).
