Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PRECAUCION / AVISO / OBSERVACION

ADVERTENCIA:

Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

(a) Coloque el conjunto del respaldo del asiento trasero izquierdo en el habitaculo.

AVISO:

Tenga cuidado de no danar la carroceria del vehiculo.

(b) Fije el gancho e instale el conjunto del respaldo del asiento trasero izquierdo con el perno. Torque: 18 N·m {184 kgf·cm, 13 ft·lbf}

(c) Conecte el conector.

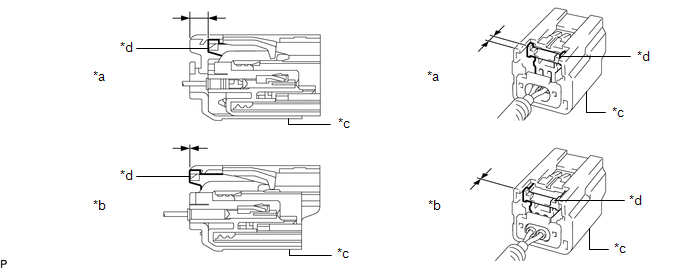

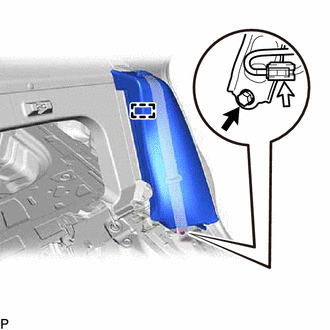

(1) Antes de conectar el conector, compruebe si el bloqueo del alojamiento blanco esta en la posicion correcta, como se indica en la ilustracion.

(2) Asegurese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oir un clic).

AVISO:

• Cuando conecte el conector del airbag, tenga cuidado de no danar el mazo de cables del airbag.

• Al conectarlos, el bloqueo del alojamiento blanco se deslizara suavemente. Asegurese de no tocar el bloqueo del alojamiento blanco ni la parte superior del CPA amarillo, ya que podria impedir un ajuste adecuado.

(d) Conecte el cinturon exterior del asiento trasero izquierdo a la guia del cinturon de seguridad de hombro del asiento trasero izquierdo.

2. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aqui

3. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

4. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

Haga clic aqui

5. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO

(a) Coloque el conjunto del respaldo del asiento trasero izquierdo en el habitaculo.

AVISO:

Tenga cuidado de no danar la carroceria del vehiculo.

(b) Enganche las 2 guias.

(c) Instale el conjunto del respaldo del asiento trasero izquierdo con los 2 pernos.

Torque:

36.8 N·m {375 kgf·cm, 27 ft·lbf}

(d) Vuelva a colocar el conjunto del respaldo del asiento trasero izquierdo en su posicion original.

6. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

(a) Coloque el conjunto del respaldo del asiento trasero derecho en el habitaculo.

AVISO:

Tenga cuidado de no danar la carroceria del vehiculo.

(b) Enganche las 2 guias.

(c) Instale el conjunto del respaldo del asiento trasero derecho con los 2 pernos.

Torque:

36.8 N·m {375 kgf·cm, 27 ft·lbf}

(d) Vuelva a colocar el conjunto del respaldo del asiento trasero derecho en su posicion original.

7. INSTALE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

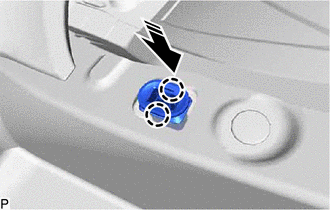

(a) Enganche las 2 garras e instale un gancho nuevo de bloqueo del cojin del asiento trasero como se muestra en la ilustracion.

OBSERVACION:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.

Instalar en esta direccion

8. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO

(a) Coloque el conjunto del cojin del asiento trasero en la cabina.

AVISO:

Tenga cuidado de no danar la carroceria del vehiculo.

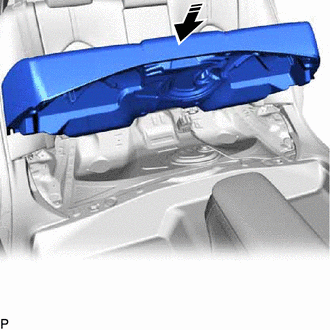

(b) Instale el conjunto del cojin del asiento trasero como se muestra en la ilustracion.

Instale en esta direccion

(c) Si vuelve a utilizar el conjunto del cinturon de seguridad interior del asiento trasero derecho y el conjunto del cinturon de seguridad exterior del asiento trasero central:

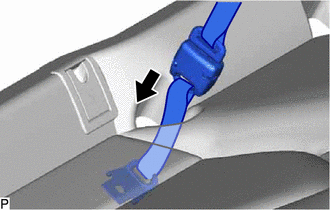

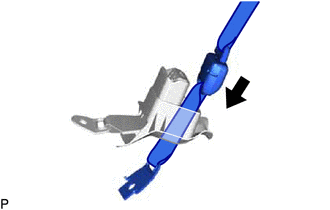

(1) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero a traves del conjunto del cojin del asiento trasero como se indica en la ilustracion.

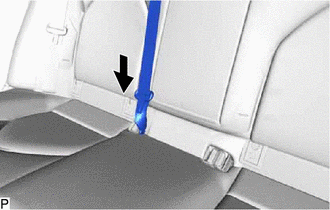

(2) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero como se indica en la ilustracion.

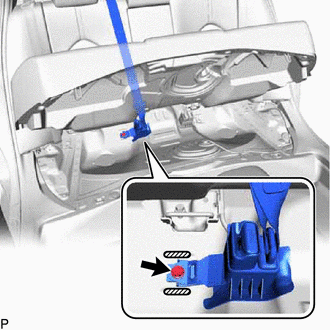

(3) Conecte el conjunto del cinturon de seguridad interior del asiento trasero derecho con el perno y la arandela.

(4) Instale el conjunto del cinturon de seguridad interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero con el perno.

Parte saliente

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

AVISO:

• Instale el conjunto del cinturon de seguridad interior del asiento trasero derecho con la parte del anclaje orientada hacia la parte delantera del vehiculo.
• No permita que la pieza de anclaje del conjunto del cinturon interior del asiento trasero derecho se superponga sobre la parte saliente del panel del piso.

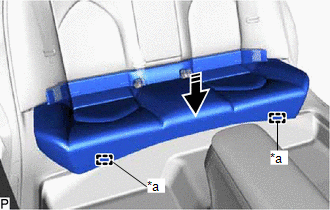

(d) Enganche los 2 ganchos del bastidor del cojin del asiento trasero como se muestra en la ilustracion para instalar el conjunto del cojin del asiento trasero.

*a	Gancho del bastidor del cojin del asiento trasero
	Instale en esta direccion

AVISO:

Asegurese de que el conjunto del cojin del asiento trasero esta firmemente instalado.

(e) Al instalar un nuevo conjunto del cinturon de seguridad interior del asiento trasero derecho y un nuevo conjunto del cinturon de seguridad exterior del asiento trasero central:

(1) Conecte el conjunto del cinturon de seguridad central exterior del asiento trasero como se muestra en la ilustracion.

9. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO IZQUIERDO

(a) con reposacabezas extraible:

(1) Instale el conjunto del reposacabezas del asiento trasero izquierdo.

10. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO DERECHO

(a) con reposacabezas extraible:

(1) Instale el conjunto del reposacabezas del asiento trasero derecho.

11. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

12. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO

Haga clic aqui

13. INSPECCIONE LA LUZ DE ADVERTENCIA SRS

Haga clic aqui.
