DESCRIPCIÓN
El circuito del sensor del airbag delantero derecho está formado por el conjunto del sensor del airbag y el sensor del airbag delantero derecho.
El sensor del airbag delantero derecho detecta los impactos contra el vehículo y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar los airbags y los pretensores.
El DTC B1610 se almacena cuando se detecta una avería en el sensor del airbag delantero derecho.
|
DTC No. | Detection Item |
Condición de detección de DTC |
Área Afectada | Warning Indicate |
Test Mode / Check Mode |
|---|---|---|---|---|---|
|
B1610 | Front Airbag Sensor (RH) |
|
| Se enciende |
No se aplica a al modo de prueba/comprobación. |

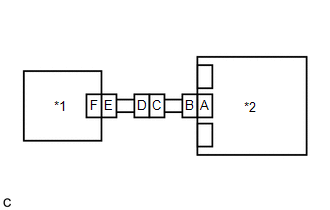

DIAGRAMA DE CONEXIONES
Haga clic aquí. .gif)
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
PROCEDIMIENTO
| 1. |
INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO DERECHO |
| (a) Desactive el interruptor de encendido. |
|
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Intercambie el sensor derecho con el izquierdo del airbag delantero y conecte los conectores.
(d) Conecte el cable al terminal negativo (-) de la batería.
(e) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.
(f) Borre los DTC almacenados en la memoria.
Body Electrical > SRS Airbag > Clear DTCs(g) Coloque el interruptor de encendido en posición OFF.
(h) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.
(i) Compruebe si se emiten DTC.
Body Electrical > SRS Airbag > Trouble CodesOBSERVACIÓN:
Es posible que se emitan códigos distintos de los DTC B1610 y B1615 en este momento, pero no están relacionados con esta inspección.
Resultado:
|
Resultado | Vaya a |
|---|---|
|
No se emiten los DTC B1610 y B1615. |
A |
| Se emite el DTC B1610. |
B |
| Se emite el DTC B1615. |
C |
(j) Coloque el interruptor de encendido en posición OFF.
(k) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(l) Vuelva a colocar el sensor derecho e izquierdo del airbag delantero en la posición original y conecte los conectores.
| A |
.gif) | INSPECCIONE CON EL MÉTODO DE SIMULACIÓN Haga clic aquí |
| B |
| SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG Haga clic aquí |
| C |
| REEMPLACE EL SENSOR DEL AIRBAG DELANTERO DERECHO Haga clic aquí |
