INSTALACION
PROCEDIMIENTO
1. INSTALE EL RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESION DE LOS NEUMATICOS Y DE CONTROL DE LAS PUERTAS (sin sistema de llave inteligente)
AVISO:
(a) Conecte el conector. |
|

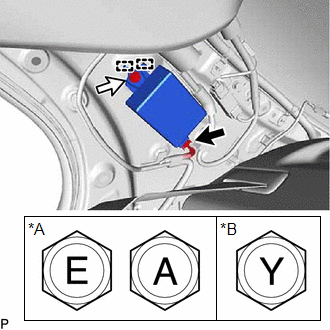

(b) Enganche las 2 guias e instale el receptor y la ECU de advertencia de la presion de los neumaticos y de control de las puertas con el perno.
Torque:
Para el tipo A :
8,3 N·m {85 kgf·cm, 73 in·lbf}
para tipo B :
10 N·m {102 kgf·cm, 7 ft·lbf}
AVISO:
Existen tres tipos de pernos y el par de apriete depende del tipo de perno utilizado, tal como se muestra en la ilustracion. Por lo tanto, corrobore el par de apriete antes de colocar el perno.
2. INSTALE EL RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESION DE LOS NEUMATICOS Y LA LLAVE ELECTRICA (con sistema de llave inteligente)
AVISO:
(a) Conecte el conector. |
|
(b) Enganche las 2 guias e instale el receptor y la ECU de advertencia de la presion de los neumaticos y la llave electrica con el perno.
Torque:
Para tipo A :
8,3 N·m {85 kgf·cm, 73 in·lbf}
para tipo B :
10 N·m {102 kgf·cm, 7 ft·lbf}
AVISO:
Existen tres tipos de pernos y el par de apriete depende del tipo de perno utilizado, tal como se muestra en la ilustracion. Por lo tanto, corrobore el par de apriete antes de colocar el perno.
3. COLOQUE EL EMBELLECEDOR INTERIOR LATERAL DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aqui
4. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
Haga clic aqui
5. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
Haga clic aqui
6. COLOQUE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
7. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
8. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
9. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga
clic aqui
Para 2GR-FKS:
Haga
clic aqui
10. REGISTRE EL IDENTIFICADOR DEL TRANSMISOR
Haga clic aqui
11. INSPECCIONE EL SISTEMA DE ADVERTENCIA DE LA PRESION DE LOS NEUMATICOS
Haga clic aqui
12. LLEVE A CABO LA INICIALIZACION
Haga clic aqui
13. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
14. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
