INSTALACION
PROCEDIMIENTO
1. INSTALE LA CUBIERTA DEL RETRACTOR DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO

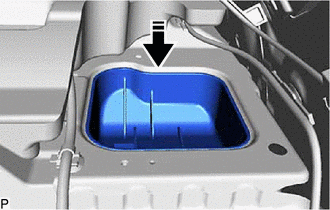

(a) Instale la cubierta del retractor del cinturon de seguridad del asiento trasero como se muestra en la ilustracion.
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
.png) |
Instale en esta direccion. |
2. INSPECCIONE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO
Haga clic aqui .gif)
3. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
| (a) Enganche la guia e instale provisionalmente el conjunto del cinturon de seguridad exterior del asiento trasero izquierdo con los 2 pernos. |
|
(b) Para instalar el conjunto del cinturon de seguridad exterior del asiento trasero izquierdo, apriete por completo el perno (A) y despues el perno (B).
Torque:
Perno (A) :
12.5 N·m {127 kgf·cm, 9 ft·lbf}
Perno (B) :
42 N·m {428 kgf·cm, 31 ft·lbf}

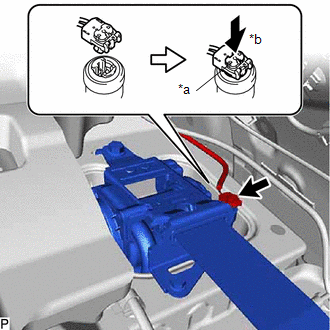

| (c) Conecte el conector del pretensor y cierre el boton de bloqueo como se muestra en la ilustracion. AVISO: Cierre correctamente el boton de bloqueo. |
|
(d) Asegurese de que el ELR se bloquee.
AVISO:
Esta comprobacion debe realizarse con el conjunto del cinturon de seguridad exterior del asiento trasero izquierdo instalado en el vehiculo.
(1) Con el conjunto del cinturon de seguridad exterior del asiento trasero izquierdo instalado en el vehiculo, asegurese de que se bloquea cuando se tira de el rapidamente.
4. INSTALE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
5. INSTALE EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
(a) Pase los 3 anclajes del piso del cinturon de seguridad del asiento trasero a traves del conjunto del panel de guarnicion de la bandeja para equipaje.
(b) Enganche los 3 clips y las 5 guias.
(c) Instale el conjunto del panel de guarnicion de la bandeja para equipaje con los 2 clips.
(d) Vuelva a colocar el conjunto del respaldo del asiento trasero izquierdo y el conjunto del respaldo del asiento trasero derecho en su posicion original.
6. INSTALE LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO
(a) Enganche las 2 guias y las 2 garras para instalar la cubierta del orificio del cinturon de hombro del asiento trasero.
OBSERVACION:
Utilice el mismo procedimiento para las otras cubiertas del orificio del cinturon de hombro del asiento trasero.
7. INSTALE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
8. CONECTE EL CONJUNTO EXTERIOR DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO IZQUIERDO

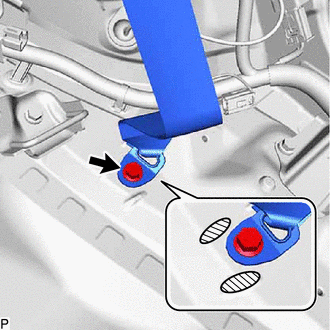

(a) Coloque el anclaje del suelo del conjunto del cinturon de seguridad exterior del asiento trasero izquierdo con el perno.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
AVISO:
No permita que la pieza de anclaje del conjunto del cinturon de seguridad exterior del asiento trasero izquierdo y las partes salientes del panel del piso se superpongan.
.png) |
Parte saliente |
9. CONECTE EL CONJUNTO EXTERIOR DEL CINTURON DE SEGURIDAD DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
10. COLOQUE EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga clic aqui
11. INSTALE EL EMBELLECEDOR INTERIOR DEL LATERAL DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
12. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
13. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA (para asiento de tipo plegable)
Haga clic aqui
14. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
15. INSTALE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA (para asiento de tipo plegable)
Haga clic aqui
16. COLOQUE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
17. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
18. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
19. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
20. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO
Haga clic aqui
21. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aqui.
