EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de extraer, instalar o sustituir las piezas durante la extraccion o instalacion del conjunto del cinturon de seguridad exterior del asiento trasero central.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
ADVERTENCIA:
3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic
aqui
4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic
aqui
5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
6. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA (para asiento de tipo plegable)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO LATERAL TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
8. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
9. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
10. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga clic aqui
11. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
12. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
13. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
14. EXTRAIGA EL JUEGO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
15. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DE LOS ASIENTOS TRASEROS
Haga clic aqui
16. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
Haga clic aqui
17. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

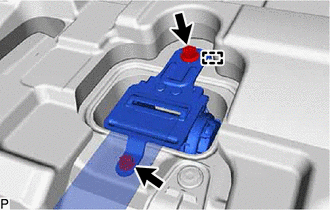

(a) Extraiga los 2 pernos. |
|
(b) Desenganche la guia para extraer el conjunto del cinturon de seguridad exterior del asiento trasero central.
OBSERVACION:
Debido a que el conjunto del cinturon exterior del asiento central trasero no puede separarse del conjunto del cinturon interior del asiento trasero derecho, cuando sustituya el conjunto del cinturon exterior del asiento central trasero por uno nuevo, el conjunto del cinturon interior del asiento trasero derecho tambien debe sustituirse.
Haga clic aqui
18. EXTRAIGA LA CUBIERTA DEL RETRACTOR DEL CINTURON DE SEGURIDAD

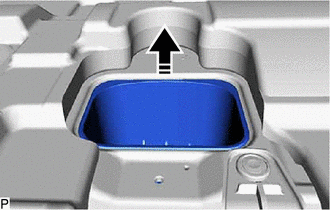

(a) Extraiga la cubierta del retractor del cinturon de seguridad como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion. |
Componentes
COMPONENTES ILUSTRACION
*1 BANDA PROTECTORA DE
LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA
*2 ESTRIBO DE LA
PUERTA DELANTERA
*3 CONJUNTO DEL
CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO
*4 CONJUNTO DEL
DISPOSITIVO DE AJUSTE DEL ANCL ...
