INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA
(a) Instale el conjunto de la caja de la consola con los 4 pernos y los 2 tornillos.
2. COLOQUE LA MOQUETA DE LA CAJA DE LA CONSOLA

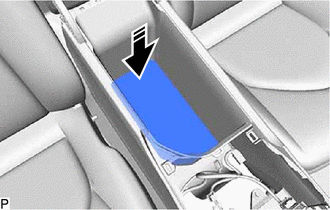

(a) Instale la alfombrilla de la caja de la consola de la forma indicada en la ilustracion.
.png) |
Instalar en esta direccion |
3. COLOQUE EL SUJETAVASOS DEL PANEL DE INSTRUMENTOS
(a) Enganche las 2 garras.
(b) Instale el sujetavasos del panel de instrumentos con los 3 tornillos A.
4. INSTALE EL SUBCONJUNTO DEL ENCASTRE DE LA CAJA DE LA CONSOLA DELANTERA
(a) Instale la parte delantera del subconjunto del encastre de la caja de la consola con los 5 tornillos.
5. COLOQUE EL INDICADOR DE POSICION DEL CAMBIO
para UB80E:
Haga clic aqui
.gif)
Para UA80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
6. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA
(a) Conecte todos los conectores.
(b) Enganche la abrazadera.

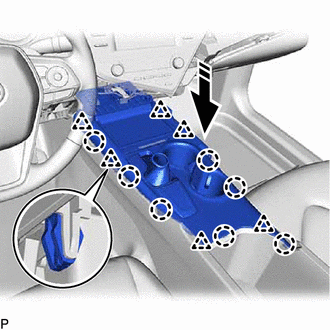

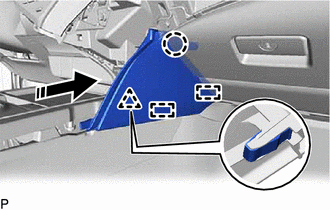

(c) Enganche los 6 clips y las 7 garras para instalar el subconjunto del panel de la consola superior como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
(d) Coloque la palanca de cambios a la posicion P.
7. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS
para UB80E:
Haga clic aqui
Para UA80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
8. INSTALE LA CUBIERTA DEL BOTON DE DESBLOQUEO DEL CAMBIO
para UB80E:
Haga
clic aqui
Para UA80E:
Haga
clic aqui
Para UB80F:
Haga
clic aqui
9. COLOQUE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS
(a) Conecte todos los conectores.
(b) Enganche la abrazadera.

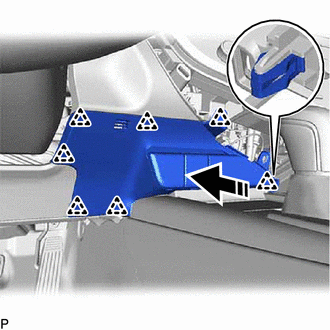

(c) Enganche los 7 clips e instale la moldura de acabado inferior del panel de instrumentos como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
10. INSTALE EL EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS
(a) Enganche las 2 guias, la garra y el clip para instalar el embellecedor del plato de acabado del panel de instrumentos, como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
11. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2

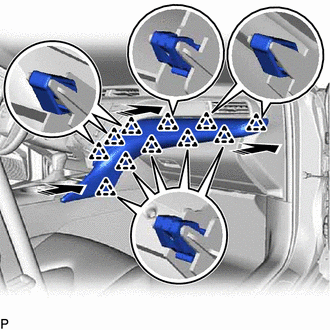

(a) Enganche los 11 clips para instalar el subconjunto del embellecedor del panel de instrumentos No. 2 como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
12. INSTALE EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
(a) Conecte el conector.

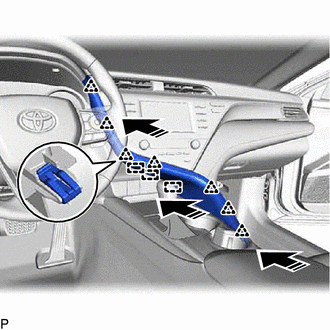

(b) Enganche las 3 guias y los 7 clips para instalar el grupo de medidores del capo No. 1 como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
