MONTAJE
PROCEDIMIENTO

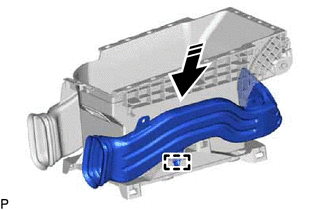

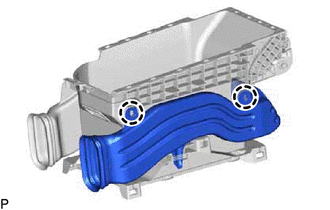

1. INSTALE EL CONDUCTO NO. 2 DE LA CAJA DE LA CONSOLA (con difusor)
(a) Enganche la guia, tal como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |
| (b) Enganche las 2 garras para instalar el conducto de la caja de la consola No. 2. |
|

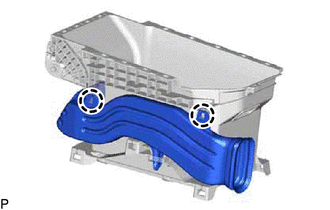

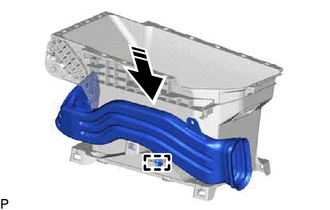

2. INSTALE EL CONDUCTO NO. 3 DE LA CAJA DE LA CONSOLA (con difusor)
(a) Enganche la guia, tal como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
| (b) Enganche las 2 garras para instalar el conducto de la caja de la consola No. 3. |
|

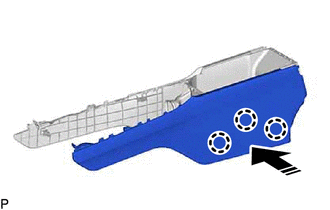

3. INSTALE EL PANEL LATERAL NO. 1 DE LA CAJA

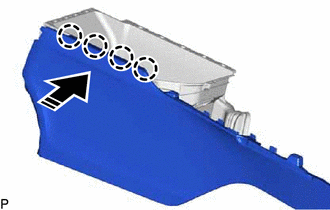

(a) Instale las 4 garras tal y como se muestra en la ilustracion.
|
|
Instalar en esta direccion |

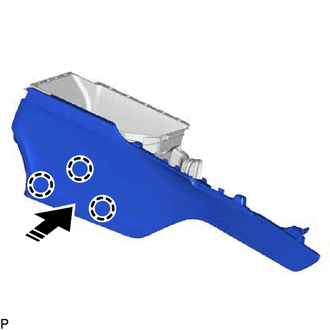

(b) Enganche las 3 garras para instalar el panel lateral de la caja No. 1 como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
4. INSTALE EL PANEL LATERAL NO. 2 DE LA CAJA

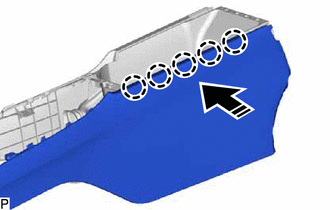

(a) Instale las 5 garras tal y como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
(b) Enganche las 3 garras para instalar el panel lateral de la caja No. 2 como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
5. INSTALE EL RETEN DE LA CAJA DE LA CONSOLA
| (a) Enganche las 2 garras para instalar el reten de la caja de la consola. |
|
6. INSTALE LA TOMA DE CARGA USB
Haga clic aqui
.gif)

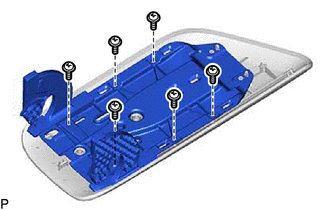

7. COLOQUE EL SUBCONJUNTO DE LA BISAGRA DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA
| (a) Instale el subconjunto de la bisagra de la puerta del compartimiento de la consola con los 6 tornillos. |
|
8. INSTALE EL SUBCONJUNTO DE BLOQUEO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

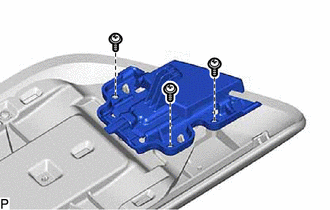

| (a) Instale el subconjunto de bloqueo de la puerta del compartimiento de la consola con los 3 tornillos. |
|

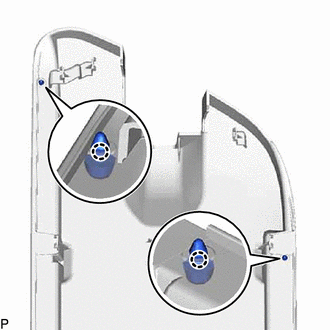

9. INSTALE EL COJIN DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA
| (a) Enganche las 2 garras para instalar los 2 elementos amortiguadores de la puerta del compartimiento de la consola. |
|
10. INSTALE EL PANEL DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

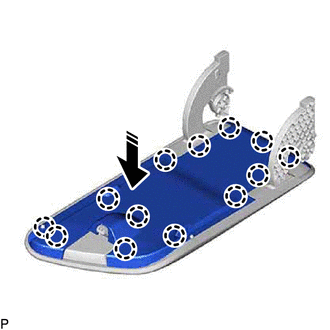

(a) Enganche las 13 garras para instalar el panel de la puerta del compartimiento de la consola como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
11. INSTALE EL CONJUNTO DEL REPOSABRAZOS TRASERO DE LA CONSOLA

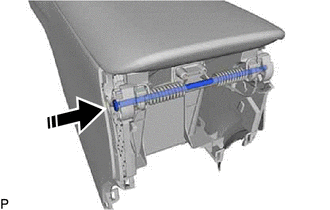

(a) Introduzca el conjunto del reposabrazos de la consola trasera de la forma indicada en la ilustracion.
|
|
Instalar en esta direccion |

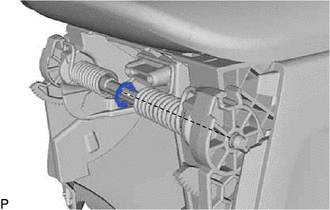

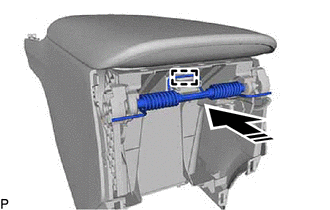

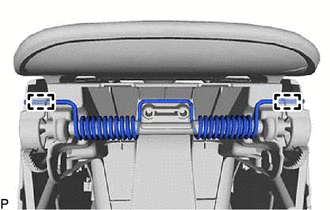

(b) Enganche la guia para instalar el muelle del soporte de la montura de la caja de la consola y el separador de la caja de la consola como se muestra en la ilustracion.
|
|
Instalar en esta direccion |

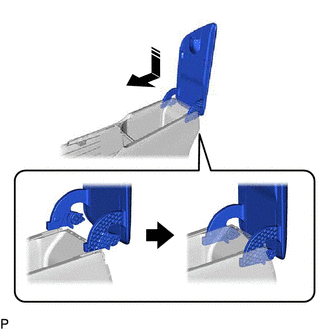

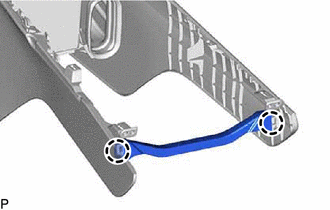

(c) Instale el pasador del tope de la puerta del compartimiento de la consola de la forma indicada en la ilustracion.
|
|
Instalar en esta direccion |
| (d) Instale una junta en E nueva. |
|
| (e) Enganche las 2 guias para instalar el conjunto del reposabrazos de la consola trasera. |
|
12. INSTALE EL CONJUNTO DEL DIFUSOR DE LA CAJA DE LA CONSOLA (con difusor)
(a) Enganche las 6 garras para instalar el conjunto del difusor de la caja de la consola como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
13. INSTALE EL SUBCONJUNTO DEL PANEL DEL EXTREMO TRASERO DE LA CONSOLA

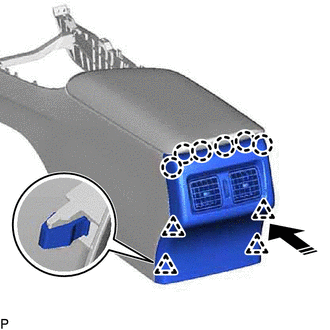

(a) Enganche las 6 garras y los 4 clips para instalar el subconjunto del panel del extremo trasero de la consola como se muestra en la ilustracion.
|
|
Instalar en esta direccion |
