INSTALACION

PROCEDIMIENTO

1. INSTALE EL SENSOR DE LA RELACION AIRE-COMBUSTIBLE

OBSERVACION:

Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de la relacion aire-combustible.

Haga clic aqui

(a) Utilice la SST para colocar el sensor de la relacion aire-combustible en el conjunto delantero del tubo de escape (TWC: catalizador trasero)

SST: 09224-00012

Torque:

Par de apriete especificado :

44 N·m {449 kgf·cm, 32 ft·lbf}

AVISO:

Si el sensor de la relacion aire/combustible ha sido golpeado o se ha caido, reemplacelo.

OBSERVACION:

• Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamometrica.

  Haga clic aqui

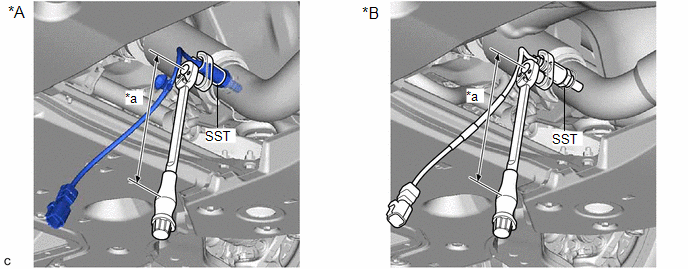

• Cuando se utiliza la SST (longitud del punto de apoyo de 30 mm (1.18 pulg.)) + la llave dinamometrica (longitud del punto de apoyo de 180 mm (7.09 pulg.)):

  37.7 N*m (384 kgf*cm, 28 lbf*pi.)

(b) para 2WD:

(1) Conecte el conector del sensor de la relacion aire/combustible.

(2) Enganche la abrazadera del mazo de cables.

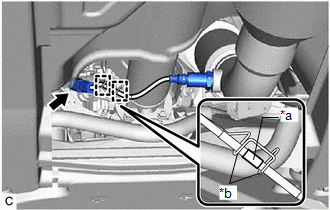

(c) para AWD: (1) Conecte el conector del sensor de la relacion aire/combustible. (2) Enganche las 2 abrazaderas del mazo de cables para que el tubo quede colocado como se muestra en la ilustracion.

*a Tubo *b Abrazadera del mazo de cables

2. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aqui

3. LLEVE A CABO LA INICIALIZACION

(a) Lleve a cabo la "Inspection After Repair" tras sustituir el sensor de la relacion aire/combustible.

Haga clic aqui
