COMPONENTES
ILUSTRACION
|

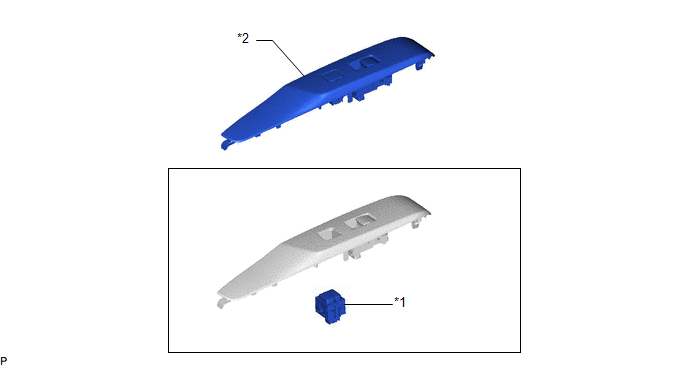

*1 | CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS |
*2 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aqui
.gif)
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS

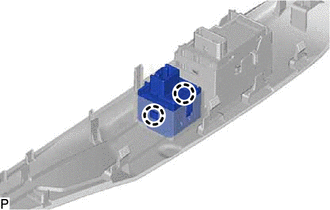

| (a) Utilice un destornillador para desenganchar las 2 garras y extraiga el conjunto del interruptor del cierre centralizado de puertas. |
|
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE CONTROL DE LAS PUERTAS
|

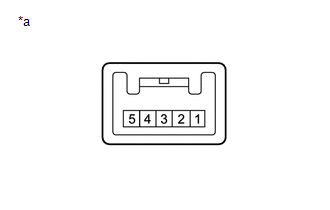

(a) Mida la resistencia segun los valores de la siguiente tabla. Resistencia estandar:
Si el resultado no es el especificado, sustituya el conjunto del interruptor del cierre centralizado de puertas. |
|
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DEL INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS
(a) Enganche las 2 garras para colocar el conjunto del interruptor del cierre centralizado de puertas.
2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON PANEL BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aqui .gif)
Interruptor De Aviso De Desbloqueo
Pila Del Transmisor (con Sistema De Llave Inteligente)Terminales De La Ecu
TERMINALES DE LA ECU OBSERVACION: Compruebe desde la parte trasera del conector mientras este conectado a los componentes.
CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
No. de terminal (Simbolo)
Color del cableado Descripcion del terminal
Condicion Condicion especificada
K4-1 ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/instalación del conjunto de ...
PrecauciÓn
PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA DESCONECTAR EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
AVISO: Cuando desconecte el cable del terminal negativo (-) de la batería, inicialice los siguientes sistemas después de volver a conectar el cable.
Nombre del sistema Consulte el Procedimie ...
