Componentes
COMPONENTES

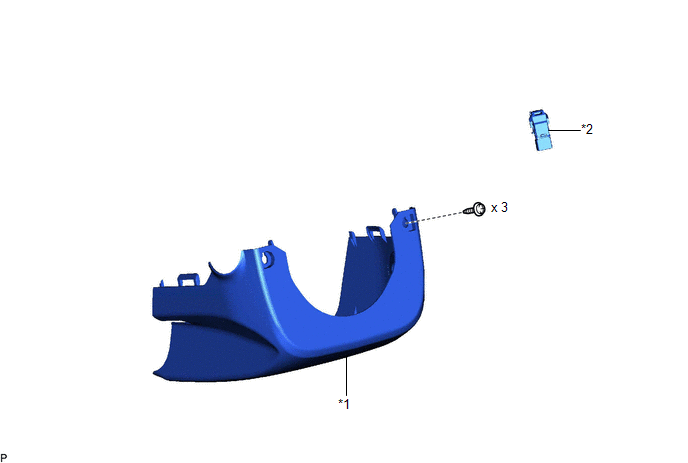

ILUSTRACION
|
*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION |
*2 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION
Haga clic aqui
.gif)
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO
(a) Inserte la llave en el cilindro de la llave de encendido.

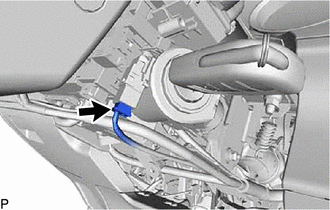

| (b) Desconecte el conector. |
|

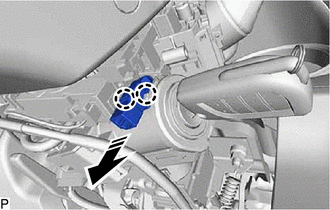

(c) Desenganche las 2 garras y retire el conjunto del interruptor de advertencia de desbloqueo, como se muestra en la ilustracion.
.png) |
Extraer en esta direccion |
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO
|

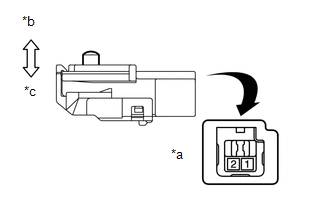

*a | Componente sin mazo de cables conectado (Conjunto del interruptor de advertencia de desbloqueo) |
| *b | Interruptor sin pulsar |
|
*c | Interruptor pulsado |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
1 - 2 | Interruptor sin pulsar (llave extraida) |
10 k? o superior |
|
1 - 2 | Interruptor pulsado (llave introducida) |
Inferior a 1 ? |
Si el resultado no es el especificado, sustituya el conjunto del interruptor de advertencia de desbloqueo.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

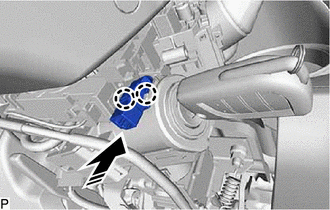

(a) Enganche las 2 garras e instale el conjunto del interruptor de advertencia de desbloqueo, como se muestra en la ilustracion.
.png) |
Instalar en esta direccion |
(b) Conecte el conector.
(c) Extraiga la llave del cilindro de la llave de encendido.
2. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DE LA COLUMNA DE DIRECCION INFERIOR
Haga clic aqui .gif)
