PRECAUCION / AVISO / OBSERVACION
AVISO:
Haga clic aqui
PROCEDIMIENTO
1. | COMPRUEBE EL AJUSTE DE LA CALIDAD DE IMAGEN |
(a) Coloque el interruptor de control de las luces en la posicion TAIL o HEAD.
(b) Asegurese de que la configuracion de pantalla diurna en la pantalla de ajuste de pantalla este activada.
Resultado:
Resultado | Consulte |
---|---|
La configuracion de pantalla diurna esta activada. |
A |
La configuracion de pantalla diurna esta desactivada. |
B |
A |
![]() | CAMBIE LOS AJUSTES DE LA PANTALLA DIURNA A OFF |
|
2. |
INSPECCIONE LA SENAL DEL VEHICULO (COMPROBACION DE FUNCIONAMIENTO) |

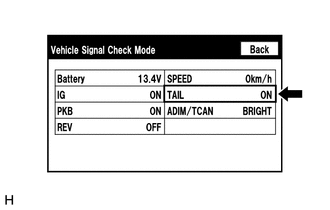

(a) Acceda a la pantalla "Vehicle Signal Check Mode". Consulte la seccion "Comprobacion de la senal del vehiculo" en "Comprobacion de funcionamiento". Haga clic aqui |
|
(b) Verifique si el valor visualizado cambia entre ON y OFF de acuerdo con el accionamiento del interruptor de control de las luces.
OK:
Interruptor de control de las luces |
Pantalla |
---|---|
Tail o head |
ON |
"OFF" o "AUTO" |
OFF |
OBSERVACION:
OK | ![]() | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
NG | ![]() | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
