PRECAUCION / AVISO / OBSERVACION
AVISO:
Haga clic aqui .gif)
PROCEDIMIENTO
|
1. | INSPECCIONE LA SENAL DEL VEHICULO (COMPROBACION DE FUNCIONAMIENTO) |

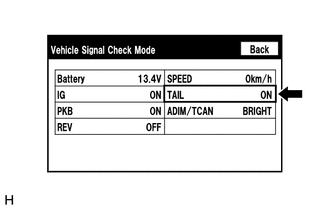

| (a) Acceda a la pantalla "Vehicle Signal Check Mode". Consulte la seccion "Comprobacion de la senal del vehiculo" en "Comprobacion de funcionamiento". Haga clic aqui |
|
(b) Verifique si el valor visualizado cambia entre ON y OFF de acuerdo con el accionamiento del interruptor de control de las luces.
OK:
|
Interruptor de control de las luces |
Pantalla |
|---|---|
| Tail o head |
ON |
| "OFF" o "AUTO" |
OFF |
OBSERVACION:
| OK | .gif) | SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA Haga clic aqui |
| NG | | VAYA A LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
No se capta la radio o la recepcion es deficiente
La intensidad de la luz de la pantalla no se reduce cuando el interruptor de control de las luces se coloca en la posicion ONTerminales Del Ecm
TERMINALES DEL ECM
OBSERVACION: En la siguiente tabla se muestra la resistencia, la tension estandar y la forma de onda entre cada par de terminales del ECM. Tambien se indican las condiciones adecuadas para la inspeccion de cada par de terminales. El resultado de las inspecciones debe compararse ...
Microfono de reconocimiento de voz desconectado (B1579)
DESCRIPCION El conjunto del receptor de radio y pantalla, el subconjunto de la caja de la consola del techo y el conjunto del microfono del telefono estan conectados entre si con las lineas de la senal de deteccion de conexion del microfono.
Este DTC se memoriza cuando la linea de la senal de detec ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del conjunto del pedal ...
