Componentes
COMPONENTES
ILUSTRACION
|

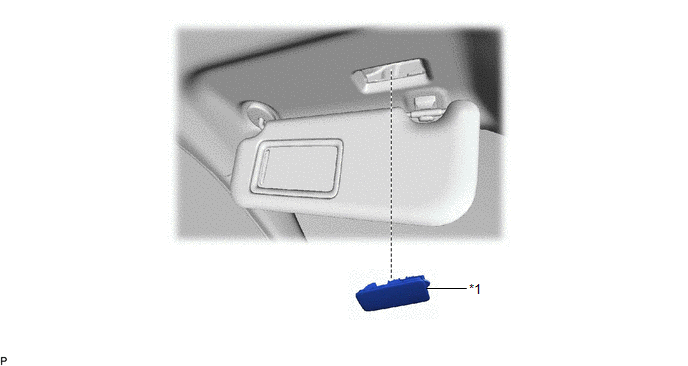

*1 | CONJUNTO DE LA LUZ DE LA VISERA PARASOL | - |
- |
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO

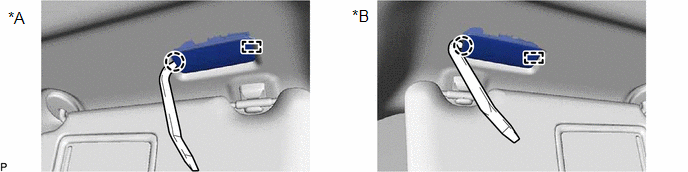

1. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA
(a) Suelte la garra con un extractor de molduras.
|
*A | Para el lado izquierdo | *B |
Para el lado derecho |
(b) Desenganche la guia y extraiga el conjunto de la luz de cortesia.
(c) Desconecte el conector y extraiga el conjunto de la luz de cortesia.
InspecciOn
INSPECCION
PROCEDIMIENTO

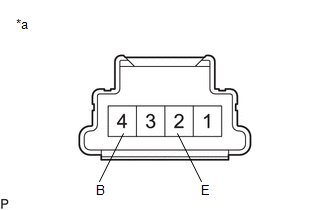

1. INSPECCIONE EL CONJUNTO DE LA LUZ DE CORTESIA
| (a) Aplique tension de la bateria al conjunto de la luz de cortesia y compruebe si se enciende la luz. OK:
Si el resultado no es el especificado, cambie el conjunto de la luz de cortesia. |
|
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO

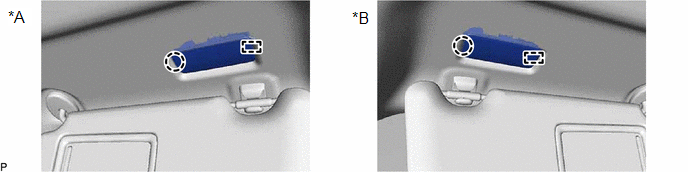

1. INSTALE EL CONJUNTO DE LA LUZ DE CORTESIA
(a) Conecte el conector.
(b) Enganche la guia y la garra y coloque el conjunto de la luz de cortesia.
|
*A | Para el lado izquierdo | *B |
Para el lado derecho |
