Manual de réparation,
Componentes
COMPONENTES

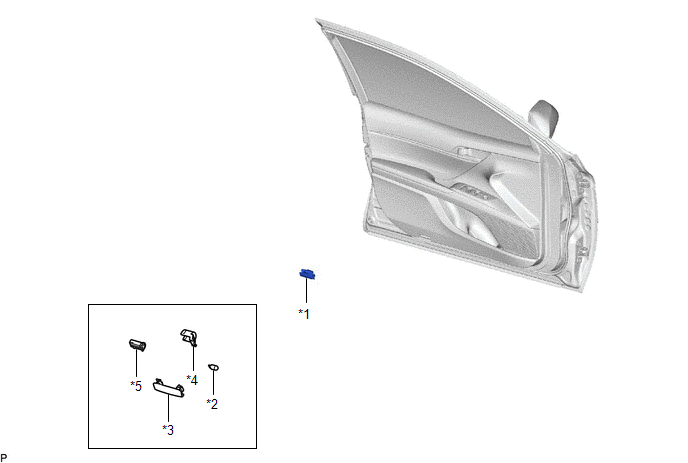

ILUSTRACION
|
*1 | CONJUNTO DE LA LUZ DE CORTESIA | *2 |
BOMBILLA DE LA LUZ DE CORTESIA |
|
*3 | LENTE DE LA LUZ DE CORTESIA | *4 |
CUBIERTA DE LA LUZ DE CORTESIA |
|
*5 | ALOJAMIENTO DE LA LUZ DE CORTESIA | - | - |
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA

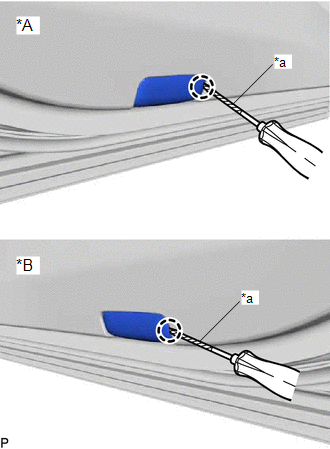

| (a) Desenganche la garra con la ayuda de un destornillador con la punta envuelta en cinta protectora. |
|
(b) Desconecte el conector y extraiga el conjunto de la luz de cortesia.
2. EXTRAIGA LA BOMBILLA DE LA LUZ DE CORTESIA

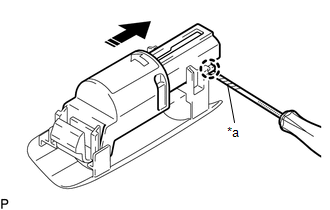

(a) Utilice un destornillador con la punta envuelta en cinta protectora, desenganche la garra y extraiga el alojamiento de la luz de cortesia con la tapa de la luz de cortesia, como se muestra en la ilustracion.
.png)
|
*a | Cinta protectora |
.png) |
Extraer en esta direccion |

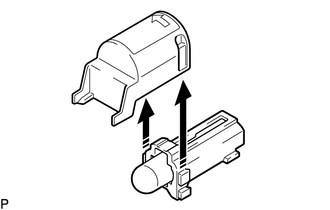

(b) Extraiga la tapa de luz de cortesia del alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
.png)
|
|
Extraer en esta direccion |

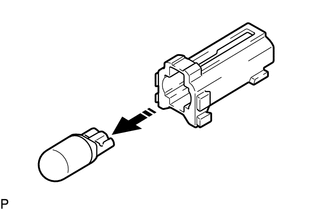

(c) Extraiga la bombilla de la luz de cortesia del alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
.png)
|
|
Extraer en esta direccion |
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA LUZ DE CORTESIA
|

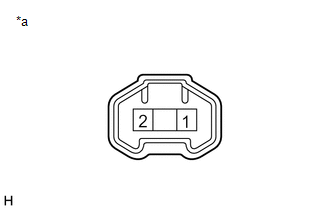

*a | Componente sin mazo de cables conectado (Conjunto de la luz de cortesia) |
(a) Aplique tension de la bateria al conector y compruebe si se enciende la luz de cortesia.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 1 Terminal negativo de la bateria (-) > 2 |
Siempre | Se enciende la luz de cortesia |
Si el resultado no es el especificado, sustituya la bombilla o el conjunto de la luz de cortesia.
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO

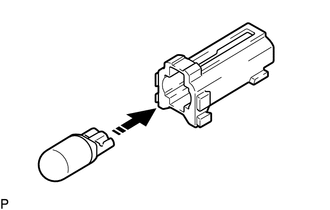

1. COLOQUE LA BOMBILLA DE LA LUZ DE CORTESIA
(a) Instale la bombilla de la luz de cortesia en el alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
.png)
.png) |
Instalar en esta direccion |

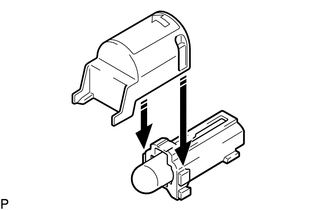

(b) Instale la tapa de luz de cortesia en el alojamiento de la luz de cortesia tal y como se muestra en la ilustracion.
.png)
|
|
Instalar en esta direccion |

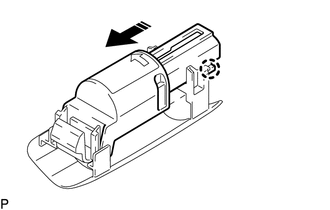

(c) Enganche la garra para instalar el alojamiento de la luz de cortesia con la tapa de la luz de cortesia como se muestra en la ilustracion.
.png)
|
|
Instalar en esta direccion |
2. INSTALE EL CONJUNTO DE LA LUZ DE CORTESIA
(a) Conecte el conector.

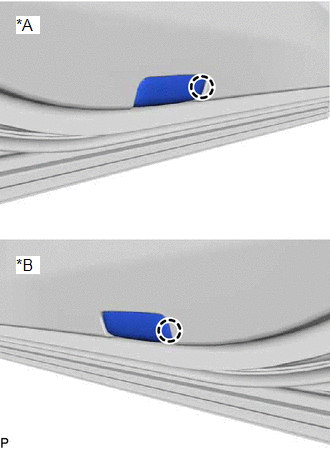

| (b) Enganche la garra para instalar el conjunto de la luz de cortesia. |
|
