Toyota Camry Manual de reparaciones XV70 (2017-2023): Short in Side Squib (RH) Circuit (B1820-B1823)

DESCRIPCIÓN

El circuito del detonador lateral delantero derecho está formado por el conjunto del sensor del airbag y el conjunto del airbag del asiento delantero derecho.

El conjunto del sensor del airbag utiliza este circuito para desplegar el airbag cuando se cumplen las condiciones pertinentes.

Estos DTC se almacenan cuando se detecta una avería en el circuito derecho del detonador lateral delantero.

DTC No.	Detection Item	Condición de detección de DTC	Área Afectada	Warning Indicate	Test Mode / Check Mode
B1820	Cortocircuito en el circuito del detonador lateral (derecho)	El conjunto del sensor del airbag detecta un cortocircuito en la línea en el circuito del detonador lateral delantero derecho durante la comprobación principal. Avería en el detonador lateral delantero derecho* Avería en el conjunto del sensor del airbag	Cable del suelo Detonador lateral delantero derecho (conjunto del airbag del asiento delantero derecho) Conjunto del sensor del airbag	Se enciende	Se aplica al modo de comprobación
B1821	Circuito abierto en el circuito del detonador lateral (derecho)	El conjunto del sensor del airbag detecta un circuito abierto en el circuito del detonador lateral delantero derecho. Avería en el detonador lateral delantero derecho* Avería en el conjunto del sensor del airbag	Cable del suelo Detonador lateral delantero derecho (conjunto del airbag del asiento delantero derecho) Conjunto del sensor del airbag	Se enciende	Se aplica al modo de comprobación
B1822	Cortocircuito en el circuito del detonador lateral (derecho) (a masa)	El conjunto del sensor del airbag detecta un cortocircuito a masa en el circuito del detonador lateral delantero derecho. Avería en el detonador lateral delantero derecho* Avería en el conjunto del sensor del airbag	Cable del suelo Detonador lateral delantero derecho (conjunto del airbag del asiento delantero derecho) Conjunto del sensor del airbag	Se enciende	Se aplica al modo de comprobación
B1823	Cortocircuito en el circuito del detonador lateral (derecho) (a +B)	El conjunto del sensor del airbag detecta un cortocircuito a B+ en el circuito del detonador lateral delantero derecho. Avería en el detonador lateral delantero derecho* Avería en el conjunto del sensor del airbag	Cable del suelo Detonador lateral delantero derecho (conjunto del airbag del asiento delantero derecho) Conjunto del sensor del airbag	Se enciende	Se aplica al modo de comprobación

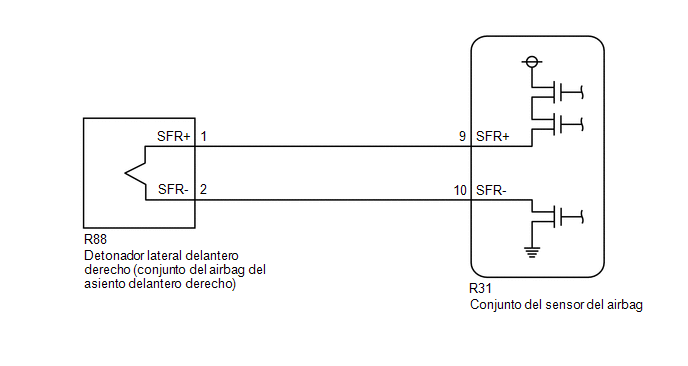

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

OBSERVACIÓN:

• Lleve a cabo el método de simulación, seleccionando el modo de comprobación (Signal Check) con el Techstream.

  Haga clic aquí

• Después de seleccionar el modo de comprobación (Signal Check), lleve a cabo el método de simulación, agitando cada conector del sistema de airbag o conduciendo el vehículo por ciudad o por una carretera en mal estado.

  Haga clic aquí

PROCEDIMIENTO

1.	INSPECCIONE LOS CONECTORES

(a) Desactive el interruptor de encendido.

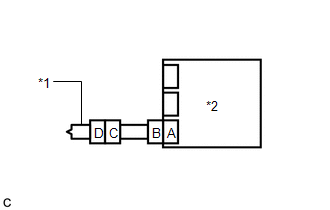

*1 Conjunto del airbag del asiento delantero derecho *2 Conjunto del sensor del airbag *3 Cable del piso

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del airbag del asiento delantero derecho y al conjunto del sensor del airbag.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están bien conectados, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del airbag del asiento delantero derecho y del conjunto del sensor del airbag.

(e) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

(f) Asegúrese de que los muelles cortos del mecanismo de prevención de activación del conector del cable del suelo no estén deformados ni dañados.

OK:

Los muelles cortos no están deformado ni dañados.

NG

SUSTITUYA EL CABLE DEL SUELO

OK

2.	INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO

(a) Conecte el conector al conjunto del sensor del airbag.

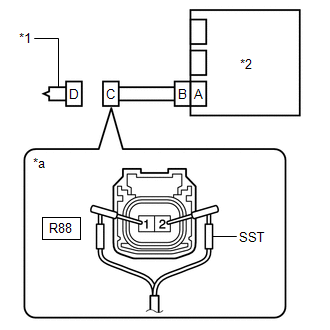

*1 Conjunto del airbag del asiento delantero derecho *2 Conjunto del sensor del airbag *a Vista delantero del conector del mazo de cables (al conjunto del airbag del asiento delantero derecho)

(b) Conecte la SST (resistencia de 2.1 Ω) al conector C.

ADVERTENCIA:

Nunca conecte un tester al conjunto del airbag del asiento delantero derecho para realizar mediciones, ya que puede producirse una lesión grave debido al despliegue del airbag.

AVISO:

• No inserte la SST a la fuerza en los terminales del conector cuando la conecte.
• Inserte la SST directamente en los terminales del conector.

SST: 09843-18061

(c) Conecte el cable al terminal negativo (-) de la batería.

(d) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(e) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(f) Coloque el interruptor de encendido en posición OFF.

(g) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(h) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1820, B1821, B1822 o el B1823.

OBSERVACIÓN:

Es posible que se emitan códigos distintos de los DTC B1820, B1821, B1822 y B1823 en este momento, pero no están relacionados con esta inspección.

(i) Coloque el interruptor de encendido en posición OFF.

(j) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(k) Desconecte la SST del conector C.

OK

SUSTITUYA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO DERECHO Haga clic aquí

NG

3.	INSPECCIONE EL CABLE DEL SUELO

(a) Desconecte el cable del suelo del conjunto del sensor del airbag.

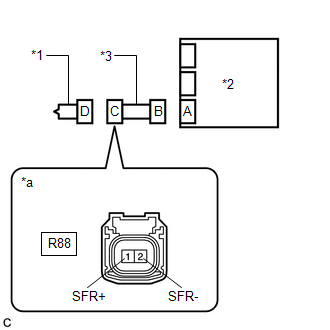

*1 Conjunto del airbag del asiento delantero derecho *2 Conjunto del sensor del airbag *3 Cable del suelo *a Vista delantero del conector del mazo de cables (al conjunto del airbag del asiento delantero derecho)

(b) Compruebe si hay cortocircuito a B+ en el circuito.

(1) Conecte el cable al terminal negativo (-) de la batería.

(2) Coloque el interruptor de encendido en posición ON.

(3) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Conexión del tester	Condición	Condición especificada
R88-1 (SFR+) - Masa de la carrocería	Interruptor de encendido en ON	Por debajo de 1 V
R88-2 (SFR-) - Masa de la carrocería	Interruptor de encendido en ON	Inferior a 1 V

(4) Coloque el interruptor de encendido en posición OFF.

(5) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Compruebe si hay algún circuito abierto en el circuito.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
R88-1 (SFR+) - R88-2 (SFR-)	Siempre	Inferior a 1 Ω

(d) Compruebe si hay cortocircuito a masa en el circuito.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
R88-1 (SFR+) - Masa de la carrocería	Siempre	1 MΩ o superior
R88-2 (SFR-) - Masa de la carrocería	Siempre	1 MΩ o superior

(e) Compruebe si hay algún cortocircuito en el circuito.

(1) Libere el mecanismo de prevención de activación incorporado en el conector B.

Haga clic aquí

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Condición	Condición especificada
R88-1 (SFR+) - R88-2 (SFR-)	Siempre	1 MΩ o superior

(3) Restablezca el mecanismo de prevención de activación del conector B liberado a su estado original.

NG

SUSTITUYA EL CABLE DEL SUELO

OK

4.	EXAMINE LOS DTC

(a) Conecte los conectores al conjunto del airbag del asiento delantero derecho y al conjunto del sensor del airbag.

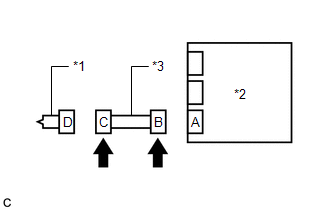

*1 Conjunto del airbag del asiento delantero derecho *2 Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(d) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(e) Coloque el interruptor de encendido en posición OFF.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1820, B1821, B1822 o el B1823.

OBSERVACIÓN:

Es posible que se emitan códigos distintos de los DTC B1820, B1821, B1822 y B1823 en este momento, pero no están relacionados con esta inspección.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG Haga clic aquí
