DESCRIPCION
Este DTC se almacena cuando se produce un circuito abierto o un cortocircuito en la linea de comunicacion entre el sensor ultrasonico central delantero derecho y el sensor ultrasonico de la esquina delantera derecha, o cuando se produce una averia en el sensor ultrasonico central delantero derecho.
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada |
---|---|---|---|
C1AE387 | Mensaje faltante del sensor ultrasonico (central delantero derecho) |
Perdida de comunicacion del sensor ultrasonico central delantero derecho |
|

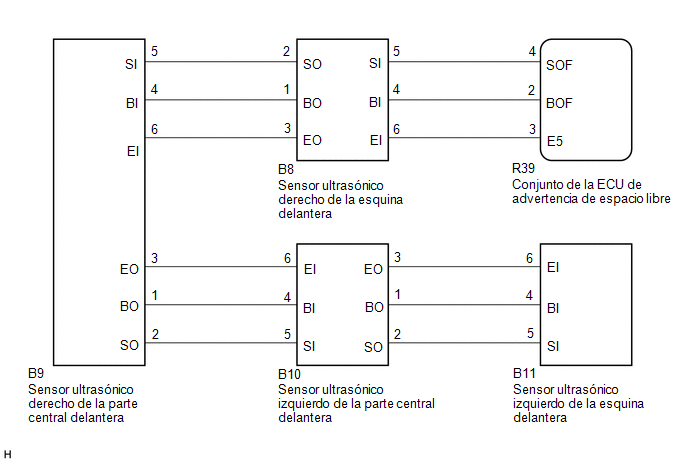

DIAGRAMA DE CABLEADO
PRECAUCION/AVISO/OBSERVACION
AVISO:
Haga clic aqui
Haga clic aqui
Haga clic aqui
PROCEDIMIENTO
1. | VERIFICACION DE LA CONDICION DEL VEHICULO Y LOS DETALLES DE FUNCIONAMIENTO |
(a) Inspeccione el estado del vehiculo y los detalles de funcionamiento.
Resultado:
Resultado | Vaya a |
---|---|
No se ha reemplazado el conjunto de la ECU de advertencia de espacio libre ni el sensor ultrasonico |
A |
Se ha reemplazado el conjunto de la ECU de advertencia de espacio libre o el sensor ultrasonico | B |
B |
![]() | VAYA A CALIBRACION |
|
2. |
COMPRUEBE EL ESTADO DE LA CONEXION DEL CONECTOR (SENSOR ULTRASONICO) |
(a) Controle que el conector este bien conectado al sensor ultrasonico de la esquina delantera y al sensor ultrasonico central delantero.
|
3. |
COMPRUEBE SI SE EMITEN DTC |
(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Trouble Codes(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Clear DTCs(c) Vuelva a comprobar si se emiten DTC.
Body Electrical > Clearance Warning > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite C1AE387 | A |
Se emite C1AE387 | B |
A |
![]() | FIN DE LA INSPECCION (AVERIA DE LA CONEXION DEL CONECTOR) |
|
4. |
COMPRUEBE EL ESTADO DE CONEXION DEL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE) |
(a) Asegurese de que el conector esta bien conectado al conjunto de la ECU de advertencia de espacio libre.
|
5. |
COMPRUEBE SI SE EMITEN DTC |
(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Trouble Codes(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Clear DTCs(c) Vuelva a comprobar si se emiten DTC.
Body Electrical > Clearance Warning > Trouble Codes COMBINACION DE EMISION DE DTC:
Sintomas | Deteccion de DTC | |||
---|---|---|---|---|
C1AE487 | C1AE387 |
C1AE287 | C1AE187 | |
Sintoma 1 | No se emite | No se emite |
No se emite | No se emite |
Sintoma 2 | Se emite |
Se emite | Se emite |
Se emite |
Sintoma 3 | No se emite |
Se emite | Se emite |
Se emite |
Sintoma 4 | No se emite |
No se emite | Se emite |
Se emite |
Sintoma 5 | No se emite |
No se emite | No se emite | Salida |
Sintoma 6 | No se emite | Salida |
No se emite | No se emite |
Resultado:
Resultado | Vaya a |
---|---|
Mencionado en "sintoma 1" en la tabla de combinacion |
A |
Mencionado en "sintoma 2" en la tabla de combinacion |
B |
Mencionado en "sintoma 3" en la tabla de combinacion |
C |
Mencionado en "sintoma 4" en la tabla de combinacion |
D |
Mencionado en "sintoma 5" en la tabla de combinacion |
E |
Listado bajo el sintoma 6 en la tabla de combinacion |
F |
A |
![]() | INSPECCIONE CON EL METODO DE SIMULACION Haga clic aqui |
B |
![]() | VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE487]) |
D |
![]() | VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE287]) |
E |
![]() | VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE187]) |
F |
![]() | IR AL PUNTO 7 |
|
6. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR ULTRASONICO DERECHO DE LA ESQUINA DELANTERA - SENSOR ULTRASONICO DERECHO CENTRAL DELANTERO) |
(a) Desconecte el conector B8 del sensor ultrasonico derecho de la esquina delantera.
(b) Desconecte el conector B9 del sensor ultrasonico central delantero derecho.
(c) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
B8-1 (BO) - B9-4 (BI) | Siempre | Inferior a 1 ? |
B8-2 (SO) - B9-5 (SI) |
Siempre | Inferior a 1 ? |
B8-3 (EO) - B9-6 (EI) | Siempre |
Inferior a 1 ? |
B8-1 (BO) o B9-4 (BI) - Masa de la carroceria |
Siempre | 10 k? o superior |
B8-2 (SO) o B9-5 (SI) - Masa de la carroceria |
Siempre | 10 k? o superior |
B8-3 (EO) o B9-6 (EI) - Masa de la carroceria |
Siempre | 10 k? o superior |
NG | ![]() | REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR |
|
7. |
REEMPLACE EL SENSOR ULTRASONICO CENTRAL DELANTERO DERECHO |
(a) Reemplace el sensor ultrasonico central delantero derecho por uno nuevo o que funcione correctamente.
Haga clic aqui
OBSERVACION:
Para comprobar si el sensor ultrasonico funciona de forma correcta, reemplacelo por otro sensor ultrasonico.
|
8. |
VUELVA A COMPROBAR SI SE EMITE ALGUN DTC |
(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Trouble Codes(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.
Body Electrical > Clearance Warning > Clear DTCs(c) Vuelva a comprobar si se emiten DTC.
Body Electrical > Clearance Warning > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite ningun DTC |
A |
Se emite el DTC "C1AE387". |
B |
A |
![]() | FIN (EL SENSOR ULTRASONICO CENTRAL DELANTERO DERECHO ESTABA DEFECTUOSO) |
B |
![]() | REEMPLACE EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE |
