MONTAJE
PROCEDIMIENTO
1. COLOQUE EL COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)

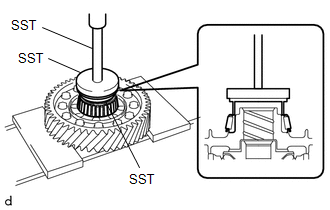

| (a) Utilice la SST y una prensa para instalar el cojinete de rodillos cónicos delantero (anillo interior) en el conjunto de la caja del diferencial. SST: 09316-20011 SST: 09950-60021 09951-00890 SST: 09950-70010 09951-07200 AVISO:
|
|
2. COLOQUE EL COJINETE DE RODILLOS CÓNICO DELANTERO DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

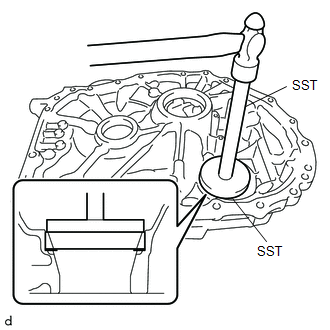

| (a) Con la SST y un martillo, instale la cuña del engranaje impulsor del diferencial y un nuevo cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo exterior) en el alojamiento del transeje. SST: 09950-60021 09951-00890 SST: 09950-70010 09951-07200 AVISO: Asegúrese de instalar el cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo exterior) de forma que no haya holgura entre el cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo exterior), el calce del engranaje impulsor del diferencial y el alojamiento del transeje. Si hay espacio libre, el par de giro del conjunto de la caja del diferencial no se puede medir correctamente. |
|
3. COLOQUE EL COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)
| (a) Con la SST y una prensa instale el nuevo cojinete de rodillos cónicos trasero (anillo guía interior) en el conjunto de la caja del diferencial delantero. SST: 09316-20011 SST: 09950-60021 09951-00890 SST: 09950-70010 09951-07200 AVISO:
|
|
4. COLOQUE EL COJINETE DE RODILLOS CÓNICO TRASERO DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

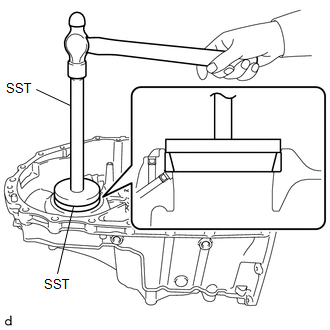

| (a) Con la SST y un martillo, coloque en la caja del transeje automático un nuevo anillo (exterior) del cojinete de rodillos cónico trasero del subconjunto de la caja del diferencial delantero. SST: 09951-00850 SST: 09950-70010 09951-07200 AVISO: Asegúrese de instalar el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo exterior) de forma que no quede espacio libre entre el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo exterior) y el subconjunto de la caja del transeje automático. Si hay espacio libre, el par de giro del conjunto de la caja del diferencial no se puede medir correctamente. |
|
