Toyota Camry Manual de reparaciones XV70 (2017-2023): NeumÁticos Y Ruedas

Componentes

COMPONENTES

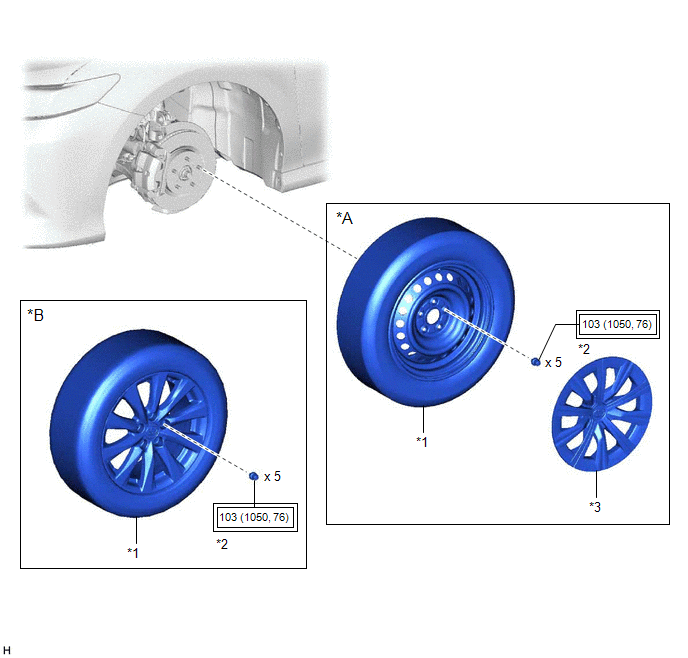

ILUSTRACIÓN

*A	Para llantas de acero	*B	Excepto para llantas de acero
*1	CONJUNTO DE LA RUEDA	*2	TUERCA DEL CUBO DEL EJE
*3	TAPA DE LA RUEDA	-	-
	Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)	-	-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA RUEDA

(a) Para llantas de acero:

(1) Extraiga la tapa de la rueda.

(b) Afloje las tuercas de cubo del eje aproximadamente 90°.

(c) Eleve el vehículo y quite las tuercas de cubo del eje y el conjunto de la rueda.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DE LA RUEDA

AVISO:

• Utilice solo tuercas de cubo del eje compatibles con la rueda. Si se utilizan tuercas de cubo del eje incompatibles, la superficie de contacto de la rueda y la tuerca de cubo del eje pueden deformarse o dañarse. Esto puede causar holgura o la pérdida de una o más tuercas de cubo del eje, incluso si están apretadas con el par de apriete adecuado.
• Compruebe que no haya partículas extrañas u óxido en los pernos del cubo del eje y las superficies de contacto de la rueda, disco de freno, cubo del eje, etc. Limpie las superficies de contacto y los pernos del cubo del eje de ser necesario. Si se coloca un conjunto de la rueda con partículas extrañas u óxido entre las superficies de contacto, estas pueden aflojarse. Esto puede causar holgura o la pérdida de una o más tuercas de cubo del eje, incluso si están apretadas con el par de apriete adecuado.
• Al colocar las tuercas de cubo del eje, límpielas con un disolvente que no deje residuos y compruebe que las tuercas de cubo del eje giren suavemente con la mano. Si las tuercas de cubo del eje no giran con suavidad, compruebe que no haya a partículas extrañas u óxido y límpielas si es necesario. Si las tuercas de cubo del eje no giran con suavidad, sustituya las tuercas de cubo del eje y los pernos del cubo del eje por unos nuevos.

(a) Mientras alinea el conjunto de la rueda con el centro del cubo del eje, coloque las tuercas de cubo del eje con la mano.

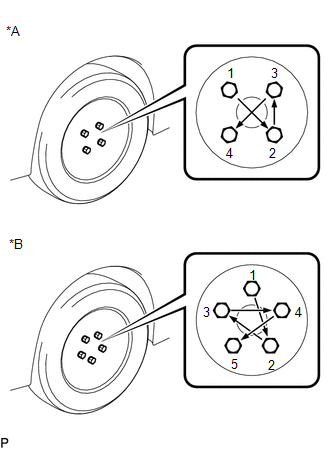

(b) Apriete provisionalmente las tuercas del cubo del eje en el orden indicado en la ilustración.

*A para cubo de eje con 4 pernos *B para cubo de eje con 5 pernos

(c) Baje el vehículo y, a continuación, apriete completamente las tuercas del cubo del eje en el orden que se indica en la ilustración.

Torque:

103 N·m {1050 kgf·cm, 76 ft·lbf}

(d) Para llantas de acero:

(1) Coloque la tapa de la rueda.
