DESCRIPCION
En este circuito, el conjunto del medidor combinado detecta la senal del interruptor ODO/TRIP (interruptor del cuentakilometros) a traves de un linea directa.

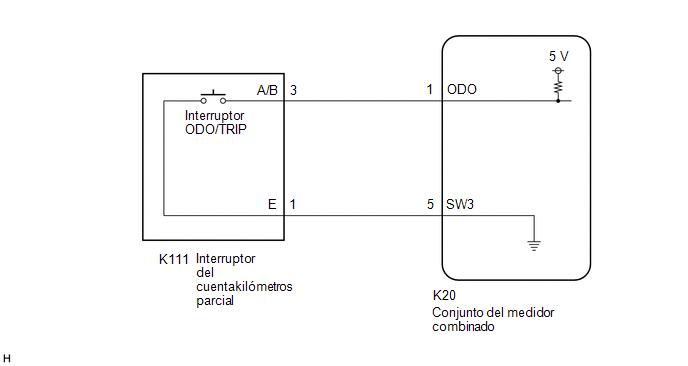

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Cuando sustituya el conjunto del Juego de instrumentos, siempre sustituyalo por uno nuevo. Si se utiliza un conjunto del Juego de instrumentos que ha sido instalado en otro vehiculo, la informacion que tiene almacenada no coincidira con la informacion del vehiculo y se puede almacenar un DTC.
PROCEDIMIENTO
|
1. | LEA EL VALOR CON AYUDA DEL TECHSTREAM (INTERRUPTOR ODO/TRIP CHANGE) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Combination Meter > Data List|
Pantalla del tester | Elemento de medicion | Rango | Condicion normal |
Nota de diagnostico |
|---|---|---|---|---|
|
ODO/TRIP Change Switch |
Interruptor ODO/ TRIP (interruptor TRIP) |
OFF u ON | OFF: interruptor sin pulsar ON: interruptor pulsado |
- |
|
Pantalla del tester |
|---|
|
ODO/TRIP Change Switch |
OK:
El estado del interruptor ODO/TRIP (interruptor del cuentakilometros) que se muestra en el Techstream cambia con el funcionamiento real del interruptor.
| OK | .gif) | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
|
|
2. | INSPECCIONE EL INTERRUPTOR TRIP |
(a) Extraiga el interruptor TRIP.
Haga clic aqui
.gif)
(b) Inspeccione el interruptor TRIP.
Haga clic aqui
| NG | | SUSTITUYA EL INTERRUPTOR TRIP |
|
|
3. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DE CUENTAKILOMETROS PARCIAL - CONJUNTO DEL MEDIDOR COMBINADO) |
(a) Desenchufe el conector K20 del conjunto del medidor combinado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
K111-3 (A/B) - K20-1 (ODO) |
Siempre | Por debajo de 1 ? |
|
K111-1 (E) - K20-5 (SW3) |
Siempre | Por debajo de 1 ? |
|
K111-3 (A/B) o K20-1 (ODO) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
